令和元年上期
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題36

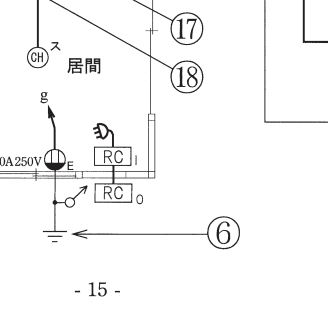

- ⑥で示す部分の接地工事における接地抵抗の許容される最大値[Ω]は。
- イ.10
- ロ.100
- ハ.300
- ニ.500
【解説】
⑥で示す部分の接地工事は単相3線式100/200Vであるため、D種接地工事となる。
また
【注意】3
動作時間0.1秒以内の漏電遮断器が施設されている。
と記載されているので、接地抵抗値は100Ω以下でなく、500Ω以下にすることができる。
また、電線（軟銅線）の最小太さは直径1.6mmである。
従ってニです。
【答え・ニ】
問題37

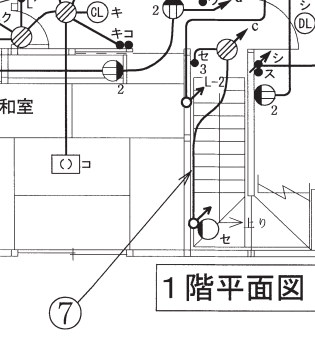

- ⑦で示す部分の最少電線本数(心線数)は。
- イ.3
- ロ.4
- ハ.5
- ニ.6
【解説】
⑦で示す部分は3路4路スイッチで、1～３階のスイッチで階段の照明を付ける回路になっています。
3路スイッチの配線は3本必要になりますのでイが適当です。
【答え・イ】
問題38

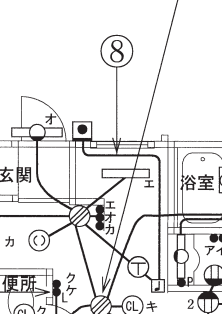

- ⑧で示す部分の小勢力回路で使用できる電線(軟銅線)の導体の最小直径[mm]は。
- イ.0.8
- ロ.1.2
- ハ.1.6
- ニ.2.0
【解説】
⑧で示す図記号はチャイムである。
チャイムは小勢力回路の規定が適用される。
小勢力回路の規定は下記の通りです。
- 二次電圧は60V。
- 「屋内」では「直径0.8mm以上」の軟銅線を使用すること。
- 「架空施設」では、電線の太さは「直径1.2mm以上」を使用すること。
【答え・イ】
問題39
- ⑨で示す部分は屋外灯の自動点滅器である。その図記号の傍記表示は。
- イ.A
- ロ.T
- ハ.P
- ニ.L
【解説】

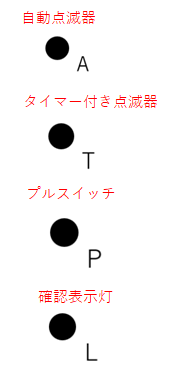

⑨で示す図記号は自動点滅器である必要があるため、Aを補記するのが適当です。
【答え・イ】
問題40

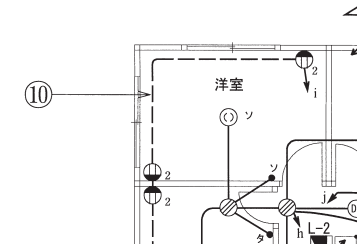

- ⑩で示す図記号の配線方法は。
- イ.天井隠ぺい配線
- ロ.床隠ぺい配線
- ハ.露出配線
- ニ.ライティングダクト配線
【解説】
従ってロです。
【答え・ロ】
