令和元年上期
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題31
- ①で示す図記号の器具の種類は。

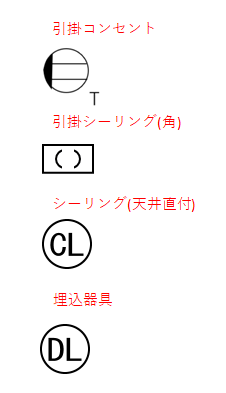

- イ.引掛コンセント
- ロ.シーリング(天井直付)
- ハ.引掛シーリング(角)
- ニ.埋込器具
【解説】
【答え・ハ】
問題32
- ②で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[MΩ]は。
- イ.0.1
- ロ.0.2
- ハ.0.4
- ニ.1.0
【解説】
②で示す部分の接地工事は単相3線式100/200Vであるから、この部分の電路と大地間の絶縁抵抗値は0.1MΩ以上でなければならない。
従ってイです。
【答え・イ】
問題33

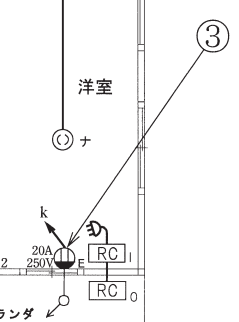

- ③で示すコンセントの極配置(刃受)は。
【解説】
③には250V20AEと記載されているのでハです。
【答え・ハ】
問題34

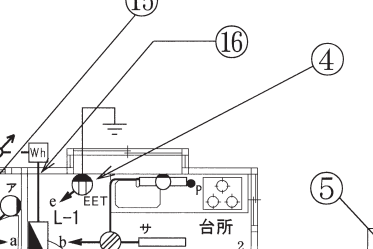

- ④で示す図記号の器具の種類は。

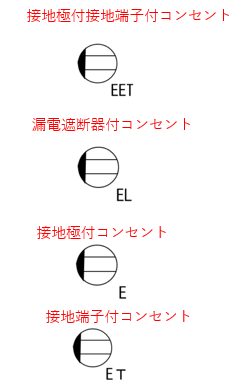

- イ.漏電遮断器付コンセント
- ロ.接地極付コンセント
- ハ.接地端子付コンセント
- ニ.接地極付接地端子付コンセント
【解説】
④で示す図記号は接地極付接地端子付コンセントです。
【答え・ニ】
問題35

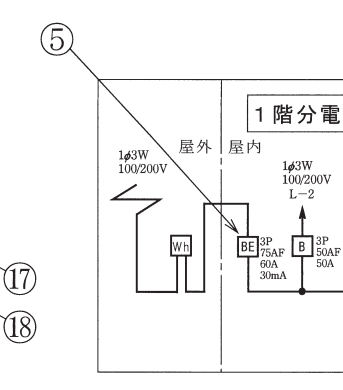

- ⑤で示す図記号の器具を用いる目的は。
- イ.不平衡電流を遮断する。
- ロ.過電流と地絡電流を遮断する。
- ハ.地絡電流のみを遮断する。
- ニ.短絡電流のみを遮断する。
【解説】
漏電遮断器は漏電・過電流が発生した際、自動的に電路を遮断する器具である。
零相変流器が内蔵されており、地絡電流を検出する。
【答え・ロ】
