第一種電気工事士ー鑑別
油圧式パイプベンダ
- 太い金属管の曲げに用いる。
レンチ
- ボルトやナットを締め付けるのに用いる。
振動ドリル
- コンクリートの床や壁に穴をあけるのに使用する。
水準器
- 水平・垂直を調整する。
二種金属製線ぴ
- 天井に施設して電線を通線し照明器具やコンセントを取り付ける。
- ポイントは4cm以上5cm以下のものは二種金属製線ぴ
シーリングフィッチング
- 防爆工事において、可燃性ガスが金属管内部を伝わって流出したり、管内に侵入するのを防ぐ。
ユニバーサル
- ユニバーサルは、金属管を使う露出工事で金属管が直角に曲がるところに使用。
- 写真はねじなし電線管用のユニバサールです。
ユニオンカップリング
- 金属管を回す代わりに、この左右ボルト状のカップリングを回して固定・接続を行う。
ジャングションボックス
- 電線同士を結合、分岐、中継する際に用いる端子、端末の保護箱。
バスダクト
- 導体にアルミ導体又は銅導体を用い、大電流を流す幹線として使用される。
アンカープラグ
- コンクリートなどの壁に穴を開け機器等を固定するプラグ。
ボルト型プラグ
- 電線の接続に使用。
P型スリーブ
- 電線の接続に使用。
差込みコネクタ
- 電線の接続に使用。
張線器
- 架空電線やメッセンジャーワイヤ等の張線に使用する。
ハロゲン電球
- 白熱電球の1種
- 管内にハロゲン元素を封入して、フィラメントからのタングステンの蒸発を抑制したもの。
医用コンセント
- コンセントの表面に「H」と表示されているのが特徴。
- 接地線がコンセントに直接接続されている。
インサート
- コンクリートスラブやデッキプレートを用いたスラブに吊りボルトを取付て、照明器具や配管等を固定するのに使用する金具。
ケーブラジャッキ
- ケーブルを巻いてあるドラムを支持して回転するようにする。
延線ローラ
- ケーブルをを延線する際にケーブルをローラに通じて、スムーズに延線することができるようにするもの。
延線グリップとより(戻し)金具
- ケーブルを延線する際にケーブルを固定し、ねじれを防ぐ。
コンクリートボックス
- コンクリートに埋め込んで施設する。
パイプベンダ
- 金属管の曲げ加工に使用する工具。
防水鋳鉄管
- 地中管路が建物の外壁を貫通するに用いて、建物に浸水することを防止する。
点灯管(グロースタータ)
- 予熱始動式蛍光灯に使用される。
ボードアンカー
- 石膏ボードの壁に機器を取り付ける。
ライディングダクト
- 店舗などの天井に直接取り付けたり吊り下げて取付する。
合成樹脂製可とう電線管用エンドカバー
- コンクリート埋込工事で、PF管、CD管工事において、二重天井内に配管を引き出す箇所に用い、電線管の終端に使用する。
トロリーバスダクト
- ホイストなど移動して使用する電気機器に電気を供給する。
ケーブルカッタ
- ケーブルや太い電線を切断するのに使用するため、端末処理を行う場合でも使用されます。
電工ナイフ
- 電線の被覆や外装を取るために使用されるため、端末処理を行う場合でも使用されます。

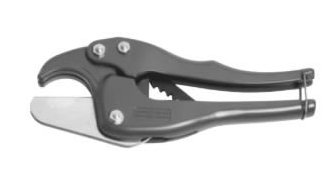

合成樹脂管用カッタ
- 合成樹脂管を切断するのに使用されます。

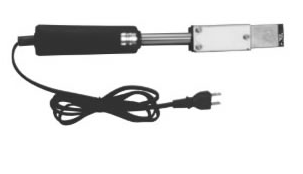

半田ごて
- 電線などを電気的に接続するためのもので、端末処理を行う場合でも使用されます。
