第一種電気工事士ー鑑別
地絡継電装置付高圧交流負荷開閉器
- 地絡電流を検出して、負荷開閉器を開放する。
- 区分開閉器としても施設する。
- 短絡電流を遮断する能力はない。
電力需給用計器用変成器(VCT)
- 需要家施設全体の使用電力量を計測するために、高圧電路から電力量計で測定できる低電圧と小電流に変成する機器
- 電力量計に接続して使用電力量を計測する。
電力量計
- 電力量を計量する。
- 左側の写真は電力需給用計器用変成器(VCT)と組み合わせて使用する電力量計です。
- 右側の写真は低圧用の電力量計です。
断路器
- 点検、修理時に、無負荷の状態で開閉する。
- 負荷電流が流れているときの開閉は行えない。
避雷器
- 架空電線路に落雷したときに、異常電圧を大地に放電し、機器の絶縁破壊を防ぐ。
高圧交流遮断器
- 変流器、過電流継電器と組み合わせて、過電流、短絡電流を遮断する。
真空パルブ
- 真空遮断器の真空バルブで、真空中で接点の開閉を行う。
変流器
- 高圧電路の大電流を小電流に変流し、電流計等を動作させる。
- 二次側は開放してはならない。
計器用変圧器
- 高電圧を低電圧に変圧し、電圧計等を動作させる。
過電流継電器
- 変流器からの電流が整定値以上になると、高圧交流遮断器を動作させて電路を遮断する。
過電流継電器の電流タップ
- 過電流継電器の限時動作電流を選定する。
零相変流器
- 高圧電路の零相電流(地絡電流を検出する。
- 地絡継電器と組み合わせて使用する。
高圧カットアウト
- 変圧器やコンデンサの開閉器として使用する。
高圧カットアウト用ヒューズ
- 短絡電流が流れると溶断する。
限流ヒューズ付き高圧交流負荷開閉器
- 負荷電流を開閉する。ヒューズにより、短絡電流が流れると、溶断して遮断する。
高圧限流ヒューズのストライカ
- ヒューズが溶断すると突出し、開閉器を開放する。
高圧限流ヒューズ
- 短絡電流が流れると溶断する。
高圧進相コンデンサ
- 高圧側の遅れ無効電力を補償して、力率を改善する。
直列リアクトル
- 高圧進相コンデンサと直列に接続して、高調波電流と突入電流を抑制する。
不足電圧継電器
- 整定値以下の電圧になると動作する。
モールド変圧器
- 変圧器の巻線をエポキシ樹脂で含浸モールドさせたもの。
モールド変圧器
- 矢印の部分は二次(低電圧側)端子です。

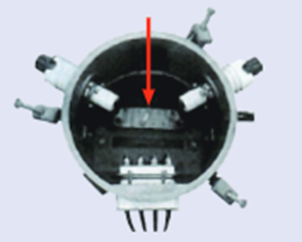

油入変圧器のタップ台
- 高圧側巻線のタップを切り変えることにより、低圧側の電圧を調整する
中間点引出単相変圧器
- 電灯用の単相3線式油入変圧器。
三相変圧器
- 動力用の三相3線式油入変圧器。
ストレスコーン
- 高圧ケーブルの遮へい銅テープ端末部の電位傾度を緩和する。
高圧中実がいし
- がいし頂部又は側部の溝に配電線を金属線などで固定し使用されます。
高圧耐張がいし
- 高圧架空電線を引き留めるものである。

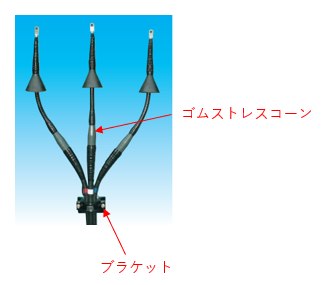

ストレスコーンとブラケット
玉がいし
- 支線の途中に取り付けて、架空電線が断線した際、支線に接触しても感電しないようにする。
