令和4年度上期午後
問題41

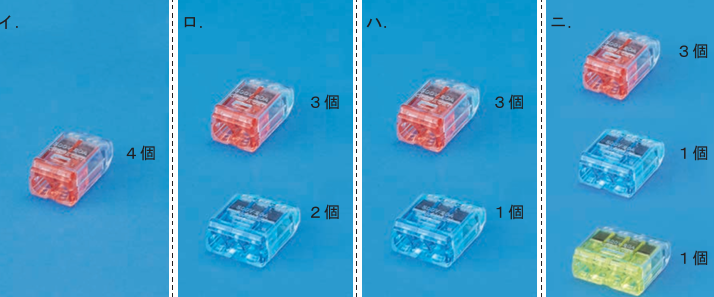

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
【解説】

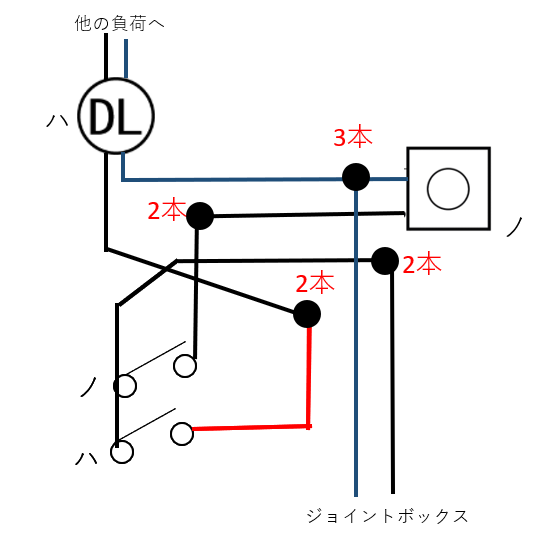

⑪はこの部分です。
差し込みコネクタ3本x1
です。
したがってハが正しい。
【答え・ハ】
問題42

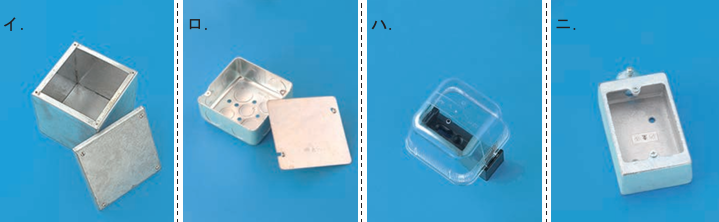

⑫で示す図記号のものは。
【解説】
⑫はこの部分です。
ロのアウトレットボックスです。 因みに
イはブルボックス
ハはVVF用ジョイントボックス
二は露出形スイッチボックス
です。
【答え・ロ】
問題43

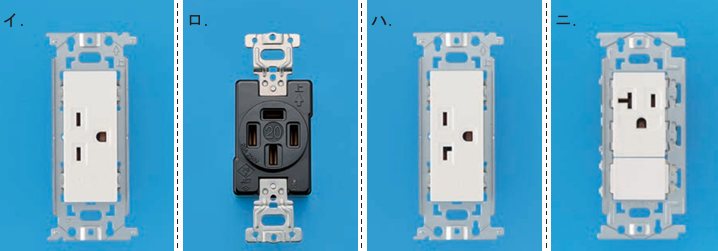

⑬で示す図記号の器具は。
【解説】
⑬はこの部分です。
したがって
単相200V用15A・20A兼用接地極付きコンセント
になります。
単相200V用15A・20A兼用接地極付きコンセントはハになります。
【答え・ハ】
問題44

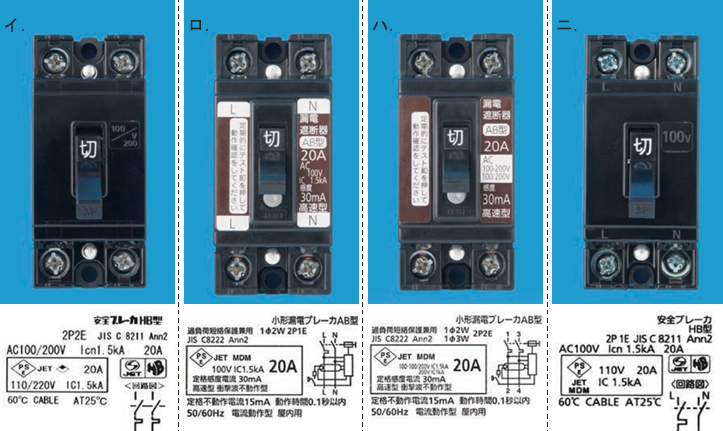

⑭で示す図記号の器具は。
【解説】
⑭はこの部分です。
□の中にBと書かれています。
これはただの配線用遮断器です。
ロとハは漏電遮断器なので不適切です。
この図は単相3線式なので
単相3線式の場合、2極2素子（2P2E）のものを使わなくてはいけません。
したがってイが正解です。
二は写真に2P1Eとの記載がありますので不適切です。
【答え・イ】
問題45

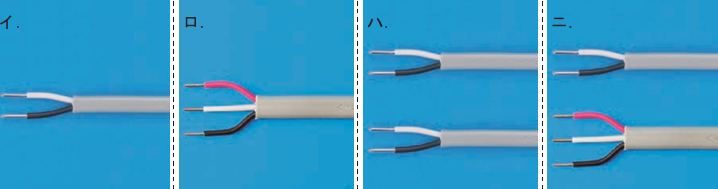

⑮で示す部分の配線工事に必要なケーブルは。ただし，使用するケーブルの心線数は最少とする。
【解説】
⑮はこの部分です。
【答え・ロ】
まず⑮と⑯は一緒に複線図を書きます。複線図の内容は以下のようになります。
スイッチクではクの照明1つ
スイッチケではケの照明1つ
スイッチコではコの照明2つ
点灯させる回路です。
そこで⑮の部分ですがそこでの接続はコの照明のみの回路になります。
従って
電源線の白線と黒線の線が必要になりあとCLの照明から来ている線が1本必要になりますので合計3本必要になります。
従ってロが正しい。
問題46

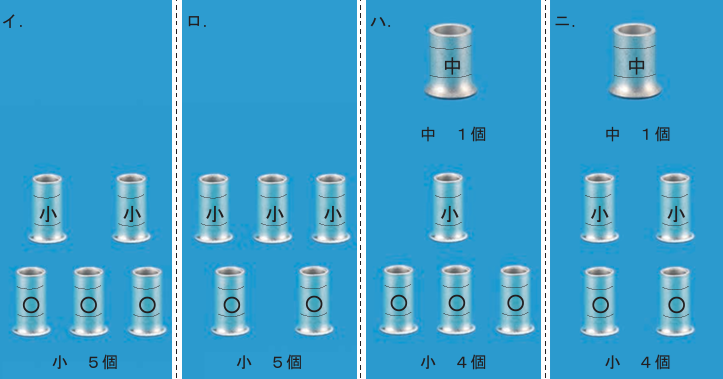

⑯で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。
なお，ボックスからスイッチ(ク,ケ,コ)に至るケーブルの心線数は最少とする。
【解説】
⑯はこの部分です。

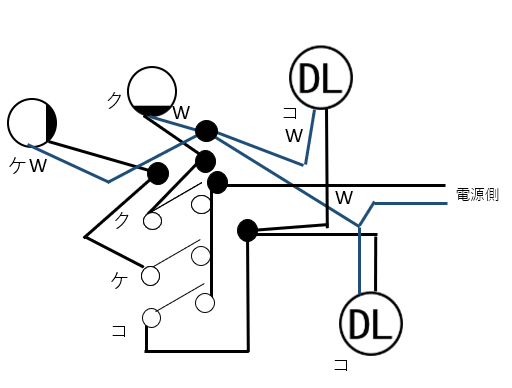

複線図の内容は以下のようになります。
スイッチクではクの照明1つ
スイッチケではケの照明1つ
スイッチコではコの照明2つ
点灯させる回路です。
でここでただし，使用する電線はすべてVVF1.6とする。
そこで今回は
VVF1.6 x 2が3本
VVF1.6 x 3が1本
VVF1.6 x 4が1本
必要になります。
刻印の求め方は
VVF1.6を1点
VVF2.0を2点と考えます。
2点=〇
3点と4点=小
5点と6点=中
と見ると
今回はすべてVVF1.6なので1点とすると
VVF1.6 x 2が3本(〇 x 3)
VVF1.6 x 3が1本(小 x 1)
VVF1.6 x 4が1本(小 x 1)
となり結果的には〇x 3と小 x 2
になりイが正しい。
【答え・イ】
問題47

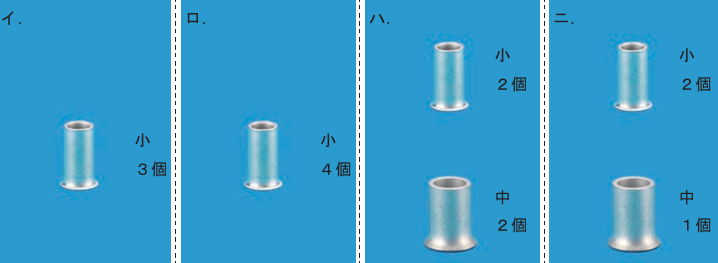

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
【解説】

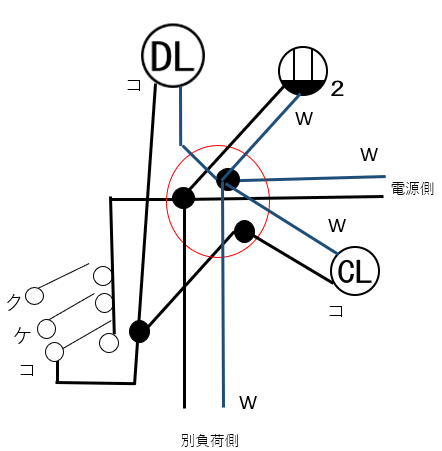

⑰はこの部分です。
そんなに難しくない回路と思います。
まず白線(接地側)を接続します。
接地側には2口コンセントからの接地とCL照明の接地別負荷の接地と電源側の接地があります。
それを接続します。
白線(W)が5本
次に電源線を接続します。
電源線には2口コンセントとCL照明のコスイッチと別負荷側から来ている線と電源線があり4本あります。
黒線が4本
あとCL照明の非接地側をコスイッチに接続します。
黒線が2本
すべてVVF1.6使用なので線は
VVF1.6 x 5本
VVF1.6 x 4本
VVF1.6 x 2本
必要になります。
VVF1.6を1点
VVF2.0を2点と考えます。
2点=〇
3点と4点=小
5点と6点=中
と見ると
今回はすべてVVF1.6なので1点とすると
VVF1.6 x 2が1本(〇 x 1)
VVF1.6 x 4が1本(小 x 1)
VVF1.6 x 5が1本(中 x 1)
となり結果的には〇x 1と小 x 1と中 x 1
になります。
今回は刻印は特に問題となりません。
〇もリングスリーブは小になりますので
小 x 2 と中 x 1
必要になります。
したがって二が正しい。
【答え・二】
問題48

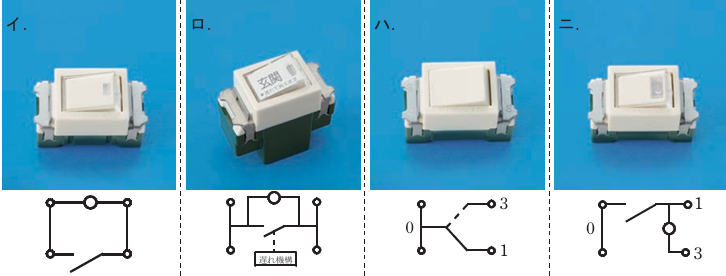

この配線図で，使用されていないスイッチは。ただし，写真下の図は，接点の構成を示す。
【解説】
イですが、接点の構成から位置表示灯内蔵スイッチなことがわかります。
よくホタルスイッチといいます。
位置表示灯内蔵スイッチの図記号は
因みに
ロは遅延スイッチ
ハは3路スイッチ
二は確認表示灯内蔵スイッチ
です。
【答え・イ】
問題49

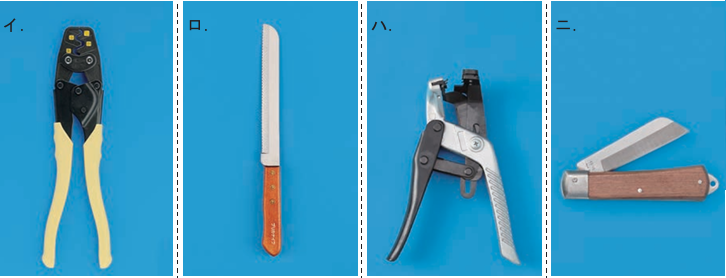

この配線図の2階部分の施工で，一般的に使用されることのないものは。
【解説】
写真から見てロはプリカナイフです。
プリカナイフは、2種金属可とう電線管の切断に使用しますが、今回は2種金属可とう電線管は使われていませんので使用しません。
因みに
イはリングスリーブ用圧着工具
ハはケーブルストリッパ
二は電工ナイフ
今回はVVF1.6を使用しているのでイ・ハ・二は必須工具です。
【答え・ロ】
問題50
この配線図の施工で，一般的に使用されることのないものは。
【解説】
写真を見るとハはねじなしカップリング
ねじなしカップリングは
ねじなし管とねじなし管を接続するのに使います。
ねじなし管の図記号は、Eです。
今回は使われていないです。
したがってハが正解です。
因みに
イは埋込スイッチボックス（合成樹脂製）
ロはステップル
二は2号ボックスコネクタ
です。
ロのステップルとはケーブルを止めるのに使います。
今回はVVF1.6を使っているので使われていると思います。
二の2号ボックスコネクタはボックスとVE管の接続に使われます。
VE管は、駐車場の押しボタンとチャイムの地中配線に使われていまう。
イの埋込スイッチボックス（合成樹脂製）については普通に考えて使われていると思います。
色々なところでスイッチを使われているので
「VE28」と傍記されています。
【答え・ハ】
