令和7年度下期
問題21
- 使用電圧200 Vの三相電動機回路の施工方法で，不適切なものは。
- イ.湿気の多い場所に1種金属製可とう電線管を用いた金属可とう電線管工事を行った。
- ロ.造営材に沿って取り付けた600Vビニル絶縁ビニルシースケーブルの支持点間の距離を2 m以下とした。
- ハ.金属管工事に600Vビニル絶縁電線を使用した。
- ニ.乾燥した場所に施設する三相200 V(対地電圧200 V)動力配線の電線を収めた長さ3 mの金属管
【解説】
イが誤りです。
湿気の多い場所に1種金属製可とう電線管は、工事できません。
【答え・イ】
問題22
- D種接地工事を省略できないものは。
- イ.乾燥したコンクリートの床に施設する三相200 V(対地電圧200 V)誘導電動機の鉄台
- ロ.乾燥した木製の床の上で取り扱うように施設する三相200 V(対地電圧200 V)空気圧縮機の金属製外箱部分
- ハ.乾燥した場所に施設する単相3線式100/200 V(対地電圧100 V)配線の電線を収めた長さ7 mの金属管
- ニ.乾燥した場所に施設する三相200 V(対地電圧200 V)動力配線の電線を収めた長さ3 mの金属管
ただし，電路には定格感度電流 30 mA，動作時間が0.1秒以下の電流動作型の漏電遮断器が取り付けられているものとする。
【解説】
D種接地工事が省略できる場合は以下のなります。
- 対地電圧150V以下の機器を、乾燥した場所に設置する場合。
- 乾燥した木製の床など、絶縁性のものの上で取扱う場合。
- 水気のある場所以外に設置した機器に、漏電遮断器（感度電流15mA以下、動作時間0.1秒以内）を施設する場合。
- 二重絶縁構造の機器であること。
- 金属製の電線管や線ぴは、乾燥した場所で、管の長さが4m以下の場合。
- 金属製の電線管や線ぴは、対地電圧が150V以下で、管の長さが8m以下のものを、乾燥した場所または簡易接触防護措置を施す場合。
順番に見ていくと
イは誤りです。
コンクリートは絶縁性がありませんのでD種接地工事は省略できません。
ロは正しい記述です。
ハは正しいです。
7mは8m以下なので省略できます。
二は正しいです。
管の長さが4m以下なので省略できます。
【答え・イ】
問題23

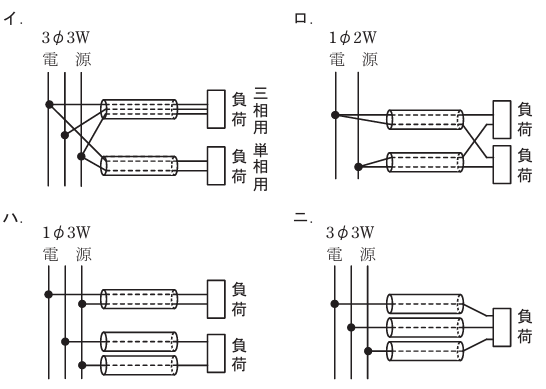

電磁的不平衡を生じないように，電線を金属管に挿入する方法として，適切なものは。
したがってイが正しいです。
【解説】
【答え・イ】
問題24
- 次の①～④は，一般用電気工作物の低圧屋内配線工事が完了したときの検査の内容を示したものである。空欄(A)，(B)及び(C)に当てはまるものの組合せとして，適切なものは。
- イ.
(A)無充電状態の回路
(B)測定接地極
(C)回路計 - ロ.
(A)充電状態の回路
(B)測定接地極
(C)検電器 - ハ．
(A)無充電状態の回路
(B)補助接地極
(C)回路計 - ニ．
(A)充電状態の回路
(B)補助接地極
(C)検電器
①目視点検：
目視で電気設備が適切に設置されているか確認する。
②絶縁抵抗の測定：
[ (A) ]ごとに，所定の抵抗値以上であることを確認する。
③接地抵抗の測定：
[ (B) ]が，所定の抵抗値以下であることを確認する。
④導通試験：
[ (C) ]や導通チェッカーで配線の断線や，誤接続などがないか確認する。
【解説】
まず(A)ですが(A)は絶縁測定になっています。
絶縁測定の際は必ずブレーカをOFFにした状態で測定します。
したがって(A)には無充電状態の回路
が入ります。
(B)は接地抵抗の測定になります。
(B)には測定接地極が入ります。
(C)には導通試験なので導通試験には回路計で行うので(C)には回路計が入ります。
【答え・イ】
問題25
- 絶縁抵抗測定が困難なので，単相100/200 Vの分電盤の各分岐回路に対し，使用電圧が加わった状態で，クランプ形漏れ電流計を用いて，漏えい電流を測定した。その測定結果は，使用電圧100 VのA回路は0.5 mA，使用電圧200 VのB回路は1.5 mA，使用電圧100 VのC回路は3 mAであった。絶縁性能が「電気設備の技術基準の解釈」に適合している回路は。
- イ.すべて適合している。
- ロ.A回路とB回路が適合している。
- ハ.A回路のみが適合している。
- ニ.すべて適合していない。
【解説】
ハが正しい。
クランプ形漏れ電流計を用いての漏えい電流は1.0mmA以下ですので
A回路のみ適合しています。
【答え・ハ】
問題26
- 直読式接地抵抗計(アーステスタ)を使用して直読で接地抵抗を測定する場合，補助接地極(2箇所)の配置として，適切なものは。
- イ.被測定接地極を端とし，一直線上に2箇所の補助接地極を順次10 m程度離して配置する。
- ロ.被測定接地極を中央にして，左右一直線上に補助接地極を5 m程度離して配置する。
- ハ.被測定接地極を端とし，一直線上に2箇所の補助接地極を順次1 m程度 離して配置する。
- ニ.被測定接地極と2箇所の補助接地極を相互に5 m程度離して正三角形に 配置する。
【解説】
正しいのはイです。
被測定接地極を端で2箇所で一直線上で10m離して配置しないといけません。
【答え・イ】
問題27

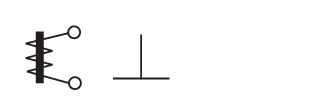

- 直読式指示電気計器の目盛板に図のような記号があった。記号の意味として正しいものは。
- イ.永久磁石可動コイル形で目盛板を水平に置いて使用する。
- ロ.永久磁石可動コイル形で目盛板を鉛直に立てて使用する。
- ハ.誘導形で目盛板を水平に置いて使用する。
- ニ.可動鉄片形で目盛板を鉛直に立てて使用する。
【解説】
この問題は記号を覚えておかないと解けません。
正しいのは二です。
図の左側は可動鉄片形で、交流回路です。
図の右側は鉛直です。
【答え・二】
問題28
- 電気の保安に関する法令についての記述として，誤っているものは。
- イ.「電気工事士法」は，電気工事の作業に従事する者の資格及び義務を定めた法律である。
- ロ.「電気設備に関する技術基準を定める省令」は，電気事業法の規定に基づき定められた経済産業省令である。
- ハ.「電気用品安全法」は，電気用品の製造，販売等を規制し，電気用品の安全性を確保するために定めた法律で電気用品による危険及び障害の発生を防止することを目的とする。
- ニ.「電気用品安全法」において，「一般用電気工作物等」と「自家用電気工作物」を定義している。
【解説】
誤っているのは二です。
正しくは
「電気事業法」において，「一般用電気工作物等」と「自家用電気工作物」を定義している。
になります。
【答え・二】
問題29
- 「電気用品安全法」の適用を受ける次の電気用品のうち，特定電気用品は。
- イ.定格電流20 Aの配線用遮断器
- ロ.消費電力30 Wの換気扇
- ハ.外径19 mmの金属製の電線管
- ニ.消費電力1 kWの電気ストーブ
【解説】
この問題も毎年出題されています。
特定電気用品はイの定格電流20 Aの配線用遮断器
です。
【答え・イ】
問題30
- 「電気設備に関する技術基準を定める省令」に関する記述として，誤っているものは。
- イ.電圧の種別である低圧，高圧及び特別高圧を規定している。
- ロ.電気設備は，感電，火災その他人体に危害を及ぼし，又は物件に損傷を与えるおそれがないように施設しなければならないと規定している。
- ハ.「電線」とは，電気使用場所において施設する電線(電気機械器具内の電線及び電線路の電線を除く。)をいうと定義している。
- ニ.「電気機械器具」とは，電路を構成する機械器具をいうと定義している。
【解説】
誤っているのはハです。
この問題は消去法で解きました。
イ、ロ、二は明らかに正しい記述なのでハが誤りです。
電線の定義で検索したら
電線とは、電気を導くための線状の部材の総称です。主に銅やアルミニウムなどの良導体が用いられ、電力の輸送、電気信号の伝送、電気機器の巻線などに使用されます。
とでました。
どこを検索してもハのような回答に導くことができませんでした。
【答え・ハ】
