令和7年度上期
問題21
- 住宅の屋内に三相200 Vのルームエアコンを施設した。工事方法として，適切なものは。
- イ.定格消費電力が1.5 kWのルームエアコンに供給する電路に，専用の配線用遮断器を取り付け，合成樹脂管工事で配線し，コンセントを使用してルームエアコンと接続した。
- ロ.定格消費電力が1.5 kWのルームエアコンに供給する電路に，専用の漏電遮断器を取り付け，合成樹脂管工事で配線し，ルームエアコンと直接接続した。
- ハ.定格消費電力が2.5 kWのルームエアコンに供給する電路に，専用の配線用遮断器と漏電遮断器を取り付け，ケーブル工事で配線し，ルームエアコンと直接接続した。
- ニ.定格消費電力が2.5 kWのルームエアコンに供給する電路に，専用の配線用遮断器を取り付け，金属管工事で配線し，コンセントを使用してルーム エアコンと接続した。
ただし，三相電源の対地電圧は200 Vで，ルームエアコン及び配線は簡易接触防護措置を施すものとする。
【解説】
対地電圧300V以下にできる住宅の屋内電路の規定の問題です。
以下の規定があります。
- 漏電遮断器を施設する。
- 簡易接触防護措置を施す。
- 専用の開閉器および過電流遮断器（配線用遮断器）を施設する。
- 電気機器は、屋内配線と、直接接続する。（コンセントはつかえない。）
イはコンセントを使用しているので不適切です。
ロは過電流遮断器（配線用遮断器）」が施設されてないので不適切です。
二はコンセントを使用しているので不適切です。
【答え・ハ】
問題22
- 特殊場所とその場所に施工する低圧屋内配線工事の組合せで，不適切なものは。
- イ.プロパンガスを他の小さな容器に小分けする可燃性ガスのある場所
MIケーブルを使用したケーブル工事 - ロ.石油を貯蔵する危険物の存在する場所
600Vビニル絶縁ビニルシースケーブルを防護装置に収めないで使用した ケーブル工事 - ハ.小麦粉をふるい分けする可燃性粉じんのある場所
硬質ポリ塩化ビニル電線管VE28を使用した合成樹脂管工事 - ニ.自動車修理工場の吹き付け塗装作業を行う可燃性ガスのある場所
厚鋼電線管を使用した金属管工事
【解説】
まずポイントとしては
金属管工事とケーブル工事は、どこでも工事ができます。
ケーブル工事は、特殊な場所では、MIケーブル以外は、管などの防護装置が必要です。
イは正しい記述です。
MIケーブルを使用しているの、防護装置が必要ありません。
ロは誤りです。
防護装置に収めないで使用したの部分が誤りです。
防護装置が必要あります。
ハは正しい記述です。
CD管を除く合成樹脂管工事ですが、厚さが2㎜以上なら、可燃性粉じんのある場所でも工事ができます。
VE28を使用した合成樹脂管工事の部分で正しいと判断しました。
二の記述は正しいです。
厚鋼電線管を使用した金属管工事の部分で正しいと判断しました。
【答え・ロ】
問題23
- 三相3線式200 V回路の屋内配線を金属管工事により施設した場合に，適切なものは。
- イ.太さ2.0 mmの600Vビニル絶縁電線3本を同一管内に収めるのに，太さ19 mmの薄鋼電線管を用いた。
- ロ.太さ31 mmの薄鋼電線管の曲げ半径(内側)を管の内径の5倍にして曲げた。
- ハ.電線に屋外用ビニル絶縁電線を使用した。
- ニ.長さ 6 mの金属管を乾燥した場所に施設したので，管に施す D種接地工事を省略した。
【解説】
正しいのはイです。
ロは金属管の屈曲半径は、管内径の6倍以上です。
ハですが金属管工事では、屋外用ビニル絶縁電線（OW）は、使えません。
二は金属管の長さが4m以下で乾燥した場所に施設する場合は省略できます。
問題では6mなので省略できません。
【答え・イ】
問題24
- アナログ式回路計(電池内蔵)の回路抵抗測定に関する記述として，誤っているものは。
- イ.回路計の電池が有効であることを確認する。
- ロ.抵抗測定レンジに切り換える。被測定物の概略値が想定される場合は，測定レンジの倍率を適正なものにする。
- ハ.赤と黒の測定端子(テストリード)を開放し，指針が0になるよう調整する。
- ニ.被測定物に，赤と黒の測定端子(テストリード)を接続し，その時の指示値を読む。なお，測定レンジに倍率表示がある場合は，読んだ指示値に倍率を乗じて測定値とする。
【解説】
知識問題です。
誤っているのはハです。
開放部分が誤りです。開放ではなく短絡です。
イ、ロ、二は正しい記述です。
なんとなく分かる問題と思います。
イの電池の確認やロの測定レンジの適正なもので測定する。
当たり前ですよね。
【答え・ハ】
問題25

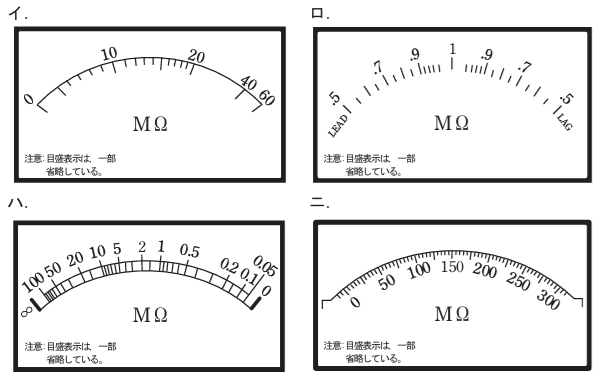

選択肢の各図のうち，アナログ式絶縁抵抗計の表示部として，正しいものは。
【解説】
正しいのはハです。
絶縁測定ができないといけないので0.1MΩとか0.2MΩが測定できないといけないのでなんとなくハと分かりますね。
【答え・ハ】
問題26
- 接地抵抗計(電池式)に関する記述として，誤っているものは。
- イ.接地抵抗測定の前には，接地抵抗計の電池が有効であることを確認する。
- ロ.接地抵抗測定の前には，端子間を開放して測定し，指示計の零点の調整をする。
- ハ.接地抵抗測定の前には，接地極の地電圧が許容値以下であることを確認する。
- ニ.接地抵抗測定の前には，補助極を適正な位置に配置することが必要である。
【解説】
誤っているのはロですね。
端子間を開放して測定の部分が誤りで正しくは
端子間を短絡して測定
です。
イ、ハ、二はなんとなくわかりますよね。
イの接地抵抗計の電池の確認
ハの地電圧が許容値以下であることを確認する。
二の補助極を適正な位置に配置する。
当たりまえですよね。
【答え・ロ】
問題27
- 直動式指示電気計器の目盛板に図のような記号がある。記号の意味及び測定できる回路で，正しいものは。
- イ.永久磁石可動コイル形で目盛板を水平に置いて，直流回路で使用する。
- ロ.永久磁石可動コイル形で目盛板を水平に置いて，交流回路で使用する。
- ハ.可動鉄片形で目盛板を鉛直に立てて，直流回路で使用する。
- ニ.可動鉄片形で目盛板を水平に置いて，交流回路で使用する。
【解説】
この記号は知っておかないと解けないと思います。
結論から言うと
左の記号は可動コイル形で直流回路を意味します。
右の記号は水平を意味します。
したがって、正しいのはイです。
【答え・イ】
問題28
- 「電気工事士法」に関する記述として，誤っているものは。
- イ.「一般用電気工作物等」とは，一般用電気工作物(電気事業法第38条第一項に規定する一般用電気工作物をいう。)及び小規模事業用電気工作物(同条第三項に規定する小規模事業用電気工作物をいう。)をいう。
- ロ.電気工事士は，一般用電気工作物等に係る電気工事の作業に従事するときは経済産業省令で定める技術基準に適合するようにその作業をしなければならない。
- ハ.電気工事士は，作業に従事するときは，電気工事士免状を事務所に保管していなければならない。
- ニ.都道府県知事は，電気工事士に対し，電気工事の業務に関して報告をさせることができる。
【解説】
電気工事士法についての問題です。
誤っているのはハです。
他は正しいので覚えましょう。
ハについては明らかに問題としておかしいと思います。
通常この手の問題では免許を作業中に携帯しておかなければいけないとかなら分かりますが、なぜ事務所に保管しなければならないのか?
問題としておかしいです。
【答え・ハ】
問題29
- 低圧の屋内電路に使用する次のもののうち，特定電気用品の組合せとして，正しいものは。
- イ.A，B
- ロ.A，C
- ハ.B，D
- ニ.C，D
A:定格電圧 100 V，定格電流 20 Aの漏電遮断器
B:定格電圧100 V，定格消費電力25 Wの換気扇
C:定格電圧600 V，導体の太さ(直径)2.0 mmの3心ビニル絶縁ビニルシースケーブル
D:内径 16 mmの合成樹脂製可とう電線管(PF管)
【解説】
これは知識問題です。
特にイは良く出題されます。
漏電遮断器は特定電気用品です。
それだけ抑えておいても正しい組み合わせはイかロに絞られます。
Bは特定電気用品以外の電気用品です。
Cの3心ビニル絶縁ビニルシースケーブルも、特定電気用品です。
Dの合成樹脂製可とう電線管(PF管)は特定電気用品以外の電気用品です。
したがってAとDが特定電気用品になります。
【答え・ロ】
問題30
- 一般用電気工作物に関する記述として，誤っているものは。
- イ.低圧で受電するものであっても，出力8 kWの内燃力発電設備を同一構内に施設した場合は，一般用電気工作物とならない。
- ロ.低圧で受電するものであっても，受電用電線路以外の電線路で構外にある電気工作物と電気的に接続されているものは，一般用電気工作物とならない。
- ハ.低圧で受電するものであっても，火薬類を製造する事業場など，設置する場所によっては，一般用電気工作物とならない。
- ニ.高圧で受電するものは，受電電力の容量，需要設備の業種にかかわらず，一般用電気工作物とならない。
ただし，発電設備は電圧600 V以下とする。
【解説】
誤っているのはイです。
イの出力8 kWの内燃力発電設備を同一構内に施設した場合は，一般用電気工作物とならない。
ですが
出力20kW未満の内燃力発電設備は一般用電気工作物となります。
したがって出力8 kWの内燃力発電設備は一般用電気工作物です。
ロ、ハ、二の記述は正しいです。
【答え・イ】
