令和3年度下期午後
図は、鉄筋軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 配電盤、分電盤及び制御盤の外箱は金属製である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題41
- ⑪で示す部分の接地抵抗を測定するものは。
【解説】
接地抵抗を測定するには、ニの「抵抗計（アーステスタ）」を用いる。
- イは絶縁抵抗を測定する「絶縁抵抗計（メガー）」である。
- ロは三相回路の相回転を調べるための「検相器」である。
- ハは回路の電流、電圧、抵抗を測定する「回路計」である。
通常はテスタと呼ばれています。
【答え・ニ】
問題42
- ⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
【解説】
⑫で示すジョイントボックスで、各々の開閉器までの3心のCVケーブル3本が接続される。
CVケーブル1本当たりの断面積は5.5mm2なので5.5mm2が3本だと大スリーブ(断面積14mm2以上)が必要になり
3箇所なので大スリーブ3個が必要です。
【答え・ハ】
問題43

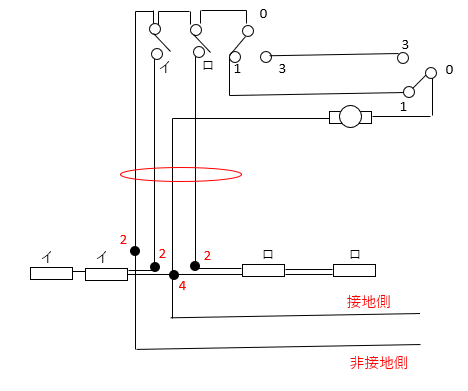

- ⑬で示すVVF用ジョイントボックス内の接続をすべて差込みコネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【解説】
【答え・イ】
問題44
- ⑭で示す点滅器の取付け工事に使用されることのない材料は。
【解説】
使用されることのないのは、選択肢二です。
ニはねじなし金属管用のスイッチボックスです。
イはアウトレットボックスである。
ロは塗代カバーである。
ハは埋込連用取付枠である。
⑭で示す点滅器の取付け工事で使用します。
【答え・ニ】
問題45
- ⑮で示す図記号のコンセントは。
【解説】
⑮で示す図記号のコンセントの傍記「ET」は1口の接地端子付コンセントです。
従ってハが正しい。
【答え・ハ】
