令和3年度下期午前
図は、木造3階建て住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題41

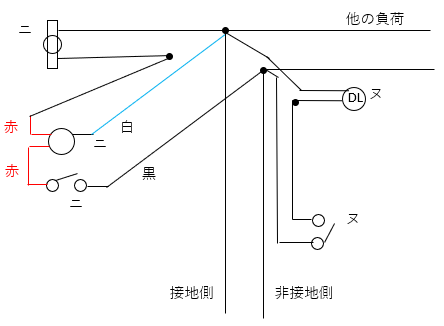

- ⑪で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線とする。
【解説】
【答え・ハ】
問題42
- ⑫で示す点滅器の取付け工事に使用する材料として、適切なものは。
【解説】
天井隠ぺい配線で、VVFのケーブル工事であるので、合成樹脂製スイッチボックス（埋込用）が適切である。
従ってイが正しい。
- ロは合成樹脂管工事用のスイッチボックスである。
- ハはねじなし金属管用のスイッチボックスである。
- ニはコンクリートボックスで、コンクリート埋込用のアウトレットボックスである。
【答え・イ】
問題43
- ⑬で示す図記号の器具は。
【解説】
⑬のコンセントは傍記に「20A250VE」と記載されており、定格電流が20Aで、接地極付コンセントである。
- イは200V/20AEETです。
- ロは200V/20AEです。
- ハは200V/15AEです。
- ニは三相200Vコンセント(接地極付)です。
【答え・ロ】
問題44

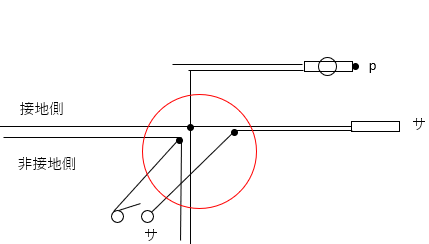

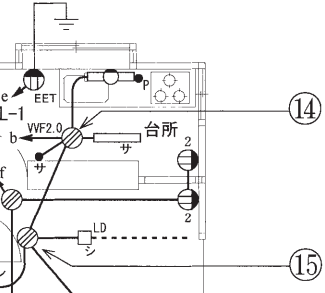

- ⑭で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線は特記のないものはVVF1.6とする。

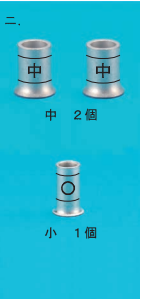

また、写真に示すリングスリーブ中央の○、小、中は刻印を表す。
【解説】
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点=中
とすると今回の配線では
1.6 x 2=1点+1点=2点なので〇
2.0 x 1と1.6 x 3=2点+1点+1点+1点=5点なので中
2.0 x 1と1.6 x 3=2点+1点+1点+1点=5点なので中
となりますのでニになります。
【答え・ニ】
問題45

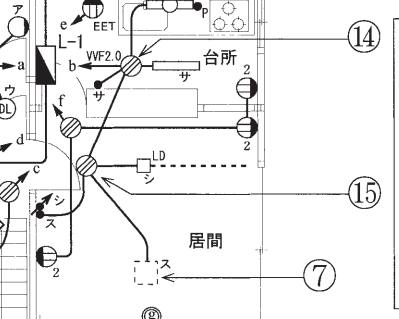

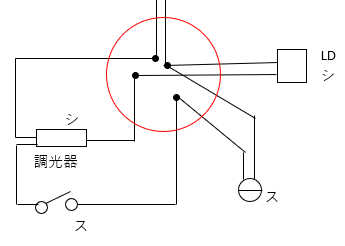

- ⑮で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【解説】
【答え・ハ】
