令和3年度上期午後
図は、鉄筋コンクリート造の集合住宅共用部部分的な配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 配電盤、分電盤及び制御盤の外箱は金属製である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題41

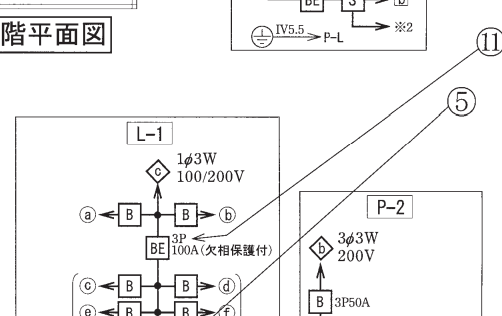

- ⑪で示す図記号の機器は。
【解説】
⑪で示す図記号は単相三線式100V定格の漏電遮断器（過負荷保護付）である。
同図記号には「（欠相保護付）」の表記があるため、中性線の欠相による異常電圧を検出する「欠相保護」の機能があるものを選びます。
イは配線用遮断器である。
ロは漏電遮断器（過負荷保護付）であるが、銘板より欠相保護付きではないため不適切である。
ハは欠相保護付の配線用遮断器である。
ニは漏電遮断器（過負荷保護付）で、銘板より欠相保護付きであるため適切である。
【答え・ニ】
問題42

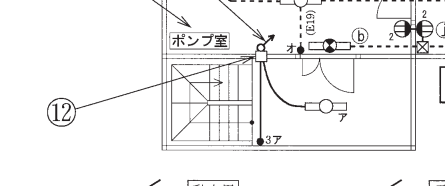

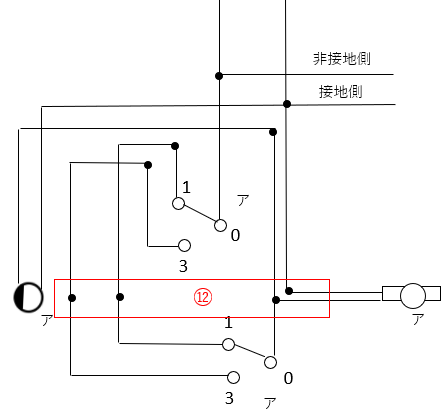

- ⑫で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数のの組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とし、地下1階へ至る配線の電線本数(心線数)は最少とする。
【解説】
1.6mm x 2 本を接続する部分が3か所(小スリーブを使用)
1.6mm x 2 本を接続する部分が3か所(小スリーブを使用)
【答え・ハ】
問題43
- ⑬で示す地下1階のポンプ室内で使用されていないものは。
【解説】
使用されていないのはハのリモコンスイッチです。
イは露出形スイッチボックスである。ポンプ室の配線図のうち、点線で表される「露出配線」で使用される。
ロはプルボックスであり、ポンプ室に使用されている。
ニはフロートスイッチで、ポンプ室に使用される。
【答え・ハ】
問題44

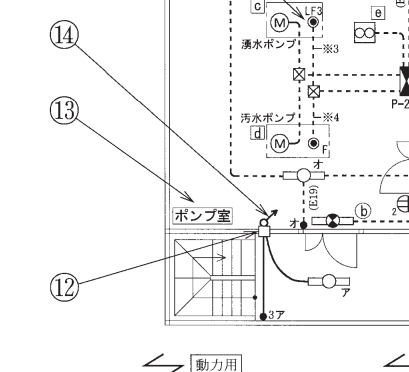

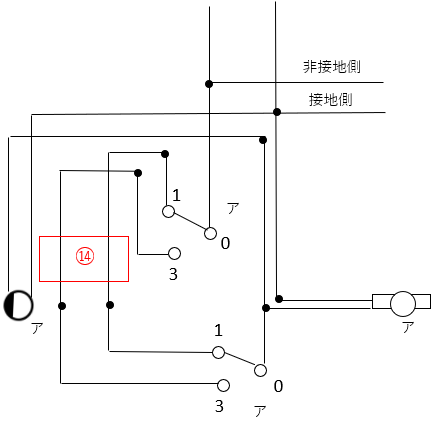

- ⑭で示す部分の配線工事に必要なケーブルは。
ただし、心線数は最少とする。
【解説】
【答え・ハ】
問題45

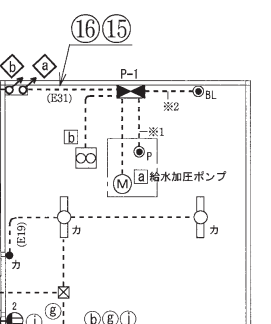

- ⑮で示す部分の工事で、一般的に使用されることのないものは。
【解説】
配線図において、⑮⑯のカッコ内の「E31」は、太さ31mmのねじなし電線管であることを表しています。
ニはねじ切り器であり、金属管の表面にねじを切る用途に使用されます。
イは万力で、金属管を切断する際に、金属管を固定するために用いる。
ロはパイプベンダで、金属管を曲げるときに用いる。
ハは金切りのこで、金属管や太い電線を切断するために使用する。
従ってニが不適切です。
【答え・ニ】
