令和3年度下期午前
図は、木造3階建て住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題36
- ⑥で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[MΩ]は。
- イ.0.1
- ロ.0.2
- ハ.0.4
- ニ.1.0
【解説】
⑥で示す部分は単相3線式100/200Vの電源に接続されているのが分かります。
この部分の電路と大地間の絶縁抵抗値は0.1MΩ以上でなければならない。
【答え・イ】
問題37

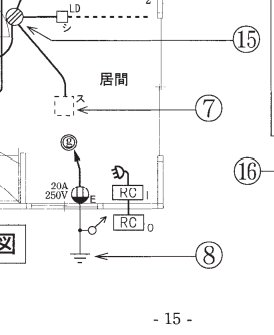

- ⑦で示す部分に照明器具としてペンダントを取り付けたい。図記号は。
【解説】
ペンダントの図記号はニです。
- イはシーリングライトです。
- ロはシャンデリアです。
- ハは屋外灯です。
【答え・ニ】
問題38

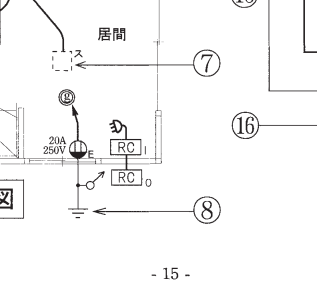

- ⑧で示す部分の接地工事の種類及びその接地抵抗の許容される最大値[Ω]の組合せとして、正しいものは。
- イ.A種接地工事 10Ω
- ロ.A種接地工事 100Ω
- ハ.D種接地工事 100Ω
- ニ.D種接地工事 500Ω
【解説】
⑧は単相3線式100/200Vの電路であり、使用電圧は300V以下になります。
使用電圧300V以下の場合、D種接地工事を施す。
もう一つ気を付けなければならないポイントとして
【注意】
漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
とありますので
低圧電路において、地絡を生じた場合に0.5秒以内に電路を自動的に遮断する装置を施設するときは500[Ω]以下
とあります。
従ってニが正しい。
【答え・ニ】
問題39

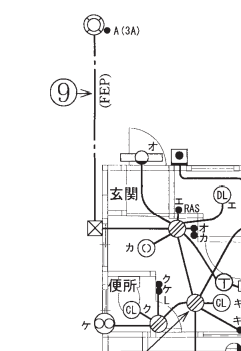

- ⑨で示す部分の配線工事で用いる管の種類は。
- イ.波付硬質合成樹脂管
- ロ.硬質ポリ塩化ビニル電線管(硬質塩化ビニル電線管)
- ハ.耐衝撃性硬質ポリ塩化ビニル電線管(耐衝撃性硬質塩化ビニル管)
- ニ.耐衝撃性硬質ポリ塩化ビニル管(耐衝撃性硬質塩化ビニル管)
【解説】
⑨で示す部分には「FEP」と書かれています。
FEP管は、地中埋設用の樹脂製電線管です。
従って⑨はイの波付硬質合成樹脂管が使用される。
【答え・イ】
問題40

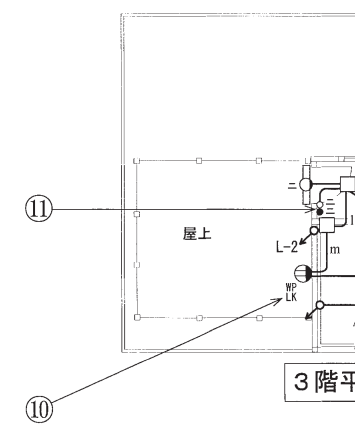

- ⑩で示す部分の図記号の傍記表示「LK」の種類は。
- イ.引掛形
- ロ.ワイド形
- ハ.抜け止め形
- ニ.漏電遮断器付
【解説】
傍記表示が「LK」は、抜け止め形コンセントである。
- イの引掛形は「T」はである。
- ロのワイド形の傍記表示はない。
- ニの漏電遮断器付は「EL」である。
【答え・ハ】
