令和3年度下期午後
図は、鉄筋軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 配電盤、分電盤及び制御盤の外箱は金属製である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題31

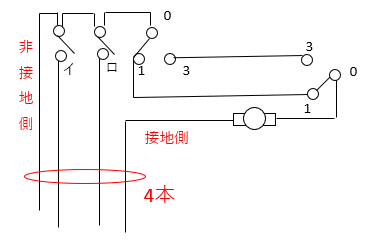

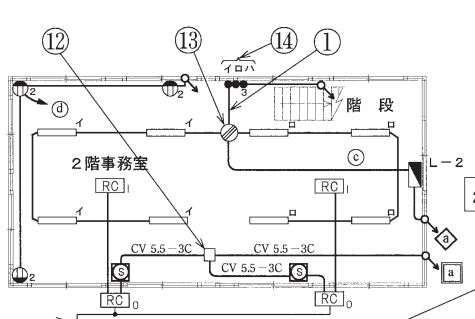

- ①で示す部分の最少電線本数(心線数)は。
- イ.3
- ロ.4
- ハ.5
- ニ.6
【解説】
【答え・ロ】
問題32

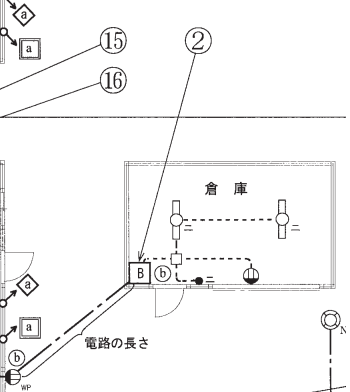

- ②で示す引込口開閉器が省略できる場合の、工場と倉庫との間の電路の長さの最大値[m]は。
- イ.5
- ロ.10
- ハ.15
- ニ.20
【解説】
②のように離れた倉庫に電線を引込む場合、引込口開閉器が省略できる径間は15m以下である。
なお、解釈第147条より、省略できる条件は下記となる。
- 使用電圧は300V以下。
- 屋外配線が15m以下。
- 引込口に近い開閉できる場所に引込開閉器（開閉器と過電流遮断器）を設置。
【答え・ハ】
問題33

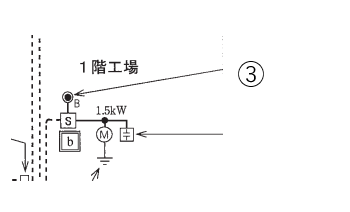

- ③で示す図記号の名称は。
- イ.圧力スイッチ
- ロ.押しボタン
- ハ.電磁開閉器用押しボタン
- ニ.握り押しボタン
【解説】
【答え・ハ】
問題34

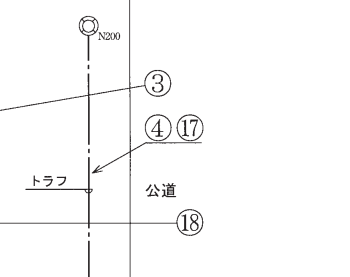

- ④で示す部分に使用できるものは。
- イ.引込用ビニル絶縁電線
- ロ.架橋ポリエチレン絶縁ビニルシースケーブル
- ハ.ゴム絶縁丸打コード
- ニ.屋外用ビニル絶縁電線
【解説】
使用できるのは地中埋設配線であり、この場合はケーブルを使用しなければならない
従ってロの架橋ポリエチレン絶縁ビニルシースケーブルです。
【答え・ロ】
問題35

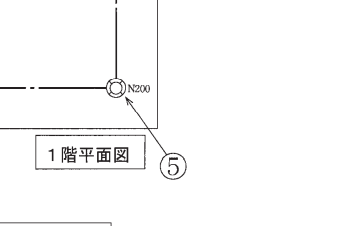

- ⑤で示す屋外灯の種類は。
- イ.水銀灯
- ロ.メタルハライド灯
- ハ.ナトリウム灯
- ニ.蛍光灯
【解説】
⑤の屋外灯の傍記「N200」は、「200Wのナトリウム灯」の意味である。
N200のNはナトリウムのNです。
従ってハです。
【答え・ハ】
