令和3年度下期午前
図は、木造3階建て住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題31

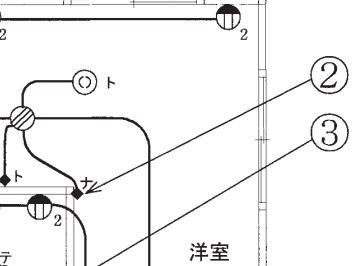

- ①で示す図記号の名称は。
- イ.ブルボックス
- ロ.VVF用ジョイントボックス
- ハ.ジャンクションボックス
- ニ.ジョイントボックス
【解説】
①で示す図記号の名称はジョイントボックス(アウトレットボックス)です。
【答え・ニ】
問題32

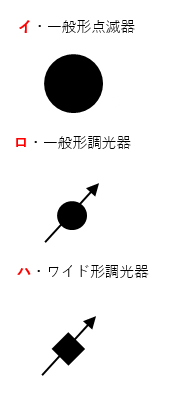

- ②で示す図記号の器具の名称は。
- イ.一般形点滅器
- ロ.一般形調光器
- ハ.ワイド形調光器
- ニ.ワイドハンドル形点滅器
【解説】
②で示す図記号は、ワイドハンドル形点滅器である。
配線図においてスイッチ類は黒い丸「●」で表されます。
ワイドハンドル形の場合はそれがひし形「◆」で表されます。
【答え・ニ】
問題33
- ③で示す部分の最少電線本数(心線数)は。
- イ.2
- ロ.3
- ハ.4
- ニ.5
【解説】
③ですが、これはセの四路スイッチになります。
1階から3階までの階段灯の配線になっているのがわかります。
1階でも2階でも3階でも階段灯が入切
できるようになっています。
四路スイッチの配線は4本です。
他の配線がないので③はそのまま四路スイッチのみを考えればよいので答えはハになります。
【答え・ハ】
問題34

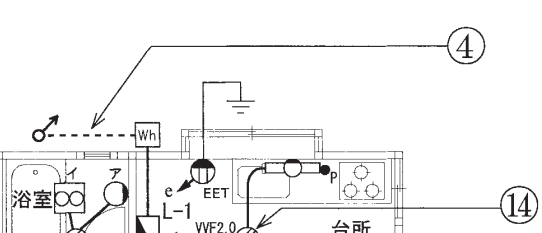

- ④で示す部分の工事の種類として、正しいものは。
- イ.ケーブル工事(CVT)
- ロ.金属線ぴ工事
- ハ.金属ダクト工事
- ニ.金属管工事
【解説】
④の配線は露出配線です。
電技解釈第166条より、低圧屋側配線または屋外配線の場合、工事の種類はケーブル工事または金属管工事に限られます。
従ってイとニになりますが木造住宅には、電技解釈第110条より金属管工事（および鉛被ケーブルなどを用いたケーブル工事）は適用できない。
とあり正しいのはイになります。
【答え・イ】
問題35

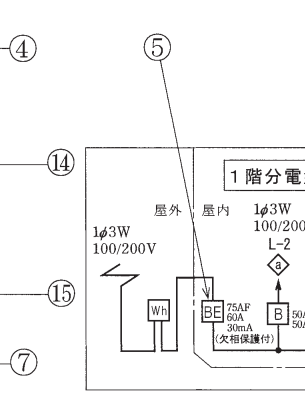

- ⑤で示す部分に施設する機器は。
- イ.3極2素子配線用遮断器(中性線欠相保護付)
- ロ.3極2素子漏電遮断器(過負荷保護付き、中性線欠相保護付)
- ハ.3極3素子配線用遮断器
- ニ.2極2素子漏電遮断器(過負荷保護付)
【解説】
⑤の図記号は過負荷保護付漏電遮断器である。
配線図より欠相保護付の記載があるため、選択肢のうち3極2素子漏電遮断器（過負荷保護付、中性線欠相保護付）となる。
【答え・ロ】
