令和3年度上期午前
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題31

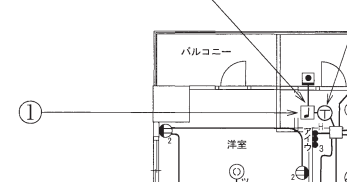

- ①で示す図記号の機器の名称は。
- イ.チャイム
- ロ.タイムスイッチ
- ハ.ベル
- ニ.ブザー
【解説】
①はチャイムです。
【答え・イ】
問題32
- ②で示す部分の小勢力回路で使用できる電圧の最大値[V]は。
- イ.24
- ロ.30
- ハ.48
- ニ.60
【解説】
小勢力回路の規定は下記の通りです。
- 二次電圧は60V以下。
- 屋内では直径0.8mm以上の軟銅線を使用すること。
- 架空施設では、電線の太さは直径1.2mm以上を使用すること。
【答え・ニ】
問題33
- ③で示す低圧ケーブルの種類は。
- イ.600Vビニル絶縁ビニルシースケーブル丸形
- ロ.600V架橋ポリエチレン絶縁ビニルシースケーブル(単心3本のより線)
- ハ.600Vビニル絶縁ビニルシースケーブル平形
- ニ.600V架橋ポリエチレン絶縁ビニルシースケーブル
【解説】
③で示ケーブルにはCVT14と書かれています。
これは、架橋ポリエチレン絶縁ビニルシースケーブル（単心3本より線）を表しています。
【答え・ロ】
問題34

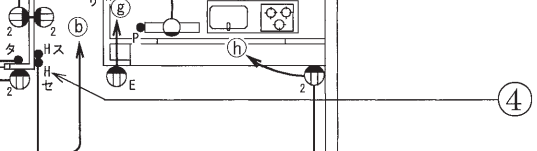

- ④で示す図記号の器具の種類は。

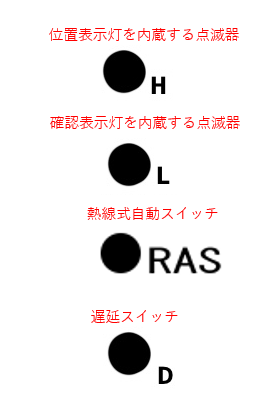

- イ.位置表示灯を内蔵する点滅器
- ロ.確認表示灯を内蔵する点滅器
- ハ.熱線式自動スイッチ
- ニ.遅延スイッチ
【解説】
④で示す図記号は、点滅器にHが記載されているため、位置表示灯を内蔵する点滅器である。
位置表示灯はホタルスイッチとも呼ばれ「H」はホタルの頭文字です。
【答え・イ】
問題35
- ⑤で示すコンセントの極配置(刃受)は。
【解説】

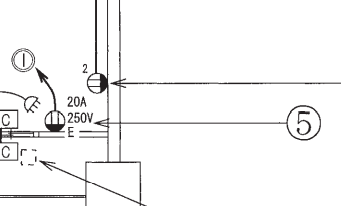

⑤で示すコンセントは配線図には20A 250V Eと傍記しています。
接地極付で250V、20A定格です。
正しいのはロです。
【答え・ロ】
