令和3年度上期午前
問題11
- エンドランスキャップの使用目的は。
- イ.主として垂直な金属管の上端部に取り付けて、雨水の侵入を防止するために使用する。
- ロ.コンクリート打ち込み時に金属管内にコンクリートが侵入するのを防止するために使用する。
- ハ.金属管工事で管が直角に屈曲する部分に使用する。
- ニ.フロアダクトの終端部を閉そくするために使用する。
【解説】
エントランスキャップは主に電柱や鋼管ポールなど垂直に立ち上がっている電線管の端部に取付けて、雨水の侵入を防止する電線管付属材料とされます。
従ってイが正しい。
【答え・イ】
問題12
- 耐熱性が最も優れているものは。
- イ.600V二種ビニル絶縁電線
- ロ.600Vビニル絶縁電線
- ハ.MIケーブル
- ニ.600Vビニル絶縁ビニルシースケーブル
【解説】
耐熱性に最も優れるのは、MIケーブルとなる。
MIケーブルは高温高圧に耐え、-269～1,260℃までの広い温度範囲で使用できます。
従ってハが正しい。
【答え・ハ】
問題13
- 電気工事の種類と、その工事に使用する工具との組合せで、適切なものは。
- イ.合成樹脂管工事とリード型ねじ切り器
- ロ.ライディングダクト工事と合成樹脂管用カッタ
- ハ.金属管工事とパイプベンダ
- ニ.金属線ぴ工事とボルトクリッパ
【解説】
金属管工事とパイプベンダの組み合わせが正しいです。
パイプベンダは金属管を曲げるために使用される。
【答え・ハ】
問題14
- 極数6の三相かご形誘導電動機を周波数60Hzで使用するとき、最も近い回転速度[min-1]は。
- イ.600
- ロ.1200
- ハ.1800
- ニ.3600
【解説】

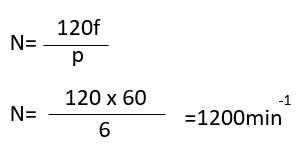

周波数をf[Hz]，極数pとすると、回転速度N[min-1]を求める式は以下になります。
【答え・ロ】
問題15
- 直管LEDランプに関する記述として、誤っているものは。
- イ.すべての蛍光灯照明器具にそのまま使用できる。
- ロ.同じ明るさの蛍光灯と比較して消費電力が小さい。
- ハ.制御装置が内蔵されているものと内臓されていないものとがある。
- ニ.蛍光灯に比べて寿命が長い。
【解説】
ロはLED光源のほうが、蛍光灯よりも消費電力ははるかに小さいです。
ハは制御装置が内蔵されたものと内蔵されていないものがあります。
制御装置が内蔵されたものでも、電源直結形と既設安定器接続形があります。
ニはLEDランプは蛍光灯に比べて寿命が長いです。
直管LEDランプに変更する場合は、既存の照明器具が適応しているのか確認する必要があります。
既存の蛍光灯器具に装着して発煙や発火の事故も起きる可能性があります。
【答え・イ】
