令和3年度下期午前
図は、木造3階建て住宅の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題46

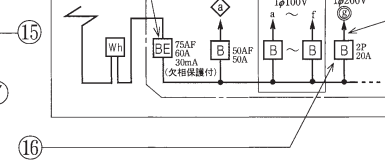

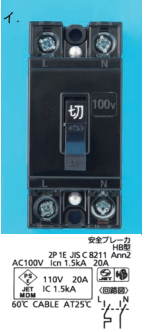

- ⑯で示す図記号の機器は。

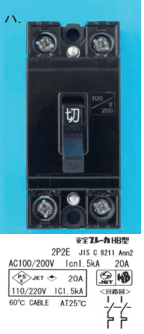

⑯で示す図記号は、単相3線式100/200Vの配線用遮断器である。
【解説】
⑯で示す図記号は、単相3線式100/200Vの配線用遮断器である。

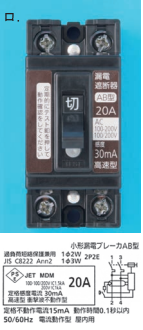

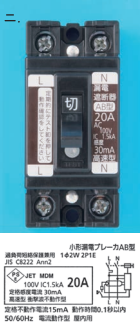

ロとニは、テストボタンがあるため漏電遮断器です。
【答え・ハ】
問題47

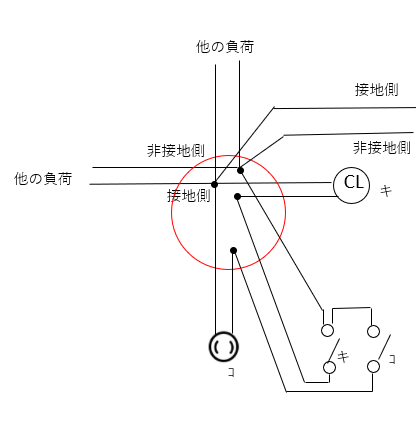

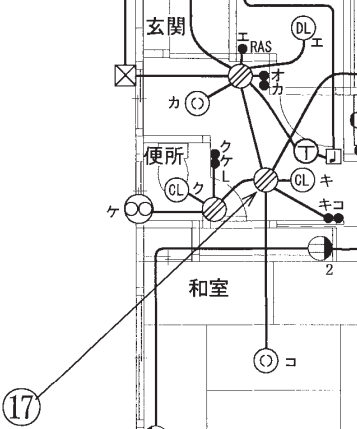

- ⑰で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【解説】
使用する電線はすべてVVF1.6とする。
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点=中
とすると今回の配線では
1.6 x 5=1点+1点+1点+1点+1点=5点なので中
1.6 x 4=1点+1点+1点+1点=4点なので小
1.6 x 2=1点+1点=2点なので〇
1.6 x 2=1点+1点=2点なので〇
今回はスリーブの種類と最少個数の組合せなので
刻印〇は小スリーブを使用しますのでイの小が3個中が1個になります。
【答え・イ】
問題48

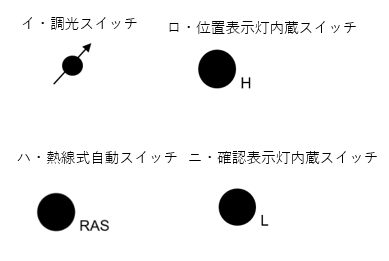

- この配線図の図記号から、この工事で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。
【解説】
【答え・ロ】
問題49
- この配線図の施工で、使用されていないものは。
【解説】
- イは埋込形フェードインキャップ・・・配線ダクト（ライティングレール）の端から電源を引き込む際に使用。
- ロはFEPクランプ（コネクタ)・・・波付硬質合成樹脂管（FEP管）をボックスに取り付ける際に使用。
- ハはゴムブッシング・・・アウトレットボックスに取り付け、配管や貫通穴を保護するために使用。
- ニはVE菅のコネクタ・・・、硬質塩化ビニル電線管（VE管）の接続に使用。
今回の施工でVE管は使用されていません。
【答え・ニ】
問題50
- この配線図の施工に関して、一般的に使用されることのないものは。
【解説】
ロはプリカナイフです。
二種金属製可とう電線管を切断する為の工具です。
今回は2種金属可とう電線管は使われていません。
【答え・ロ】
