令和3年度上期午後
図は、鉄筋コンクリート造の集合住宅共用部部分的な配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は動力回路及び特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 配電盤、分電盤及び制御盤の外箱は金属製である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題46
- ⑯で示す部分の工事で、一般的に使用されることのないものは。
【解説】
⑯で示す工事はねじなし電線管である。
ニはカップリングであり、薄鋼電線管相互を接続する用途に使用さます。
【答え・ニ】
問題47

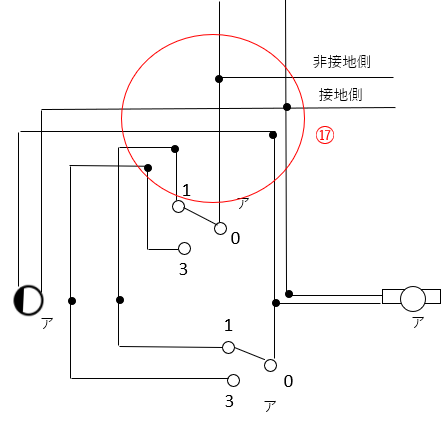

- ⑰で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とし、地下1階へ至る配線の電線本数(心線数)は最少とする。
【解説】
電線を4本接続する箇所が1か所
電線を3本接続する箇所が1か所
電線を2本接続する箇所が3か所
従ってニが正しい。
【答え・ニ】
問題48

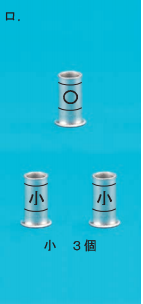

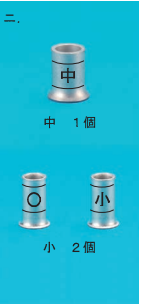

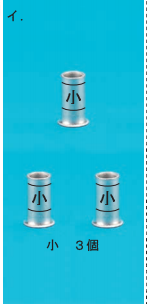

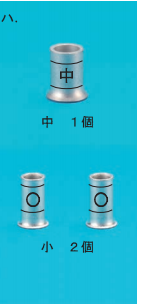

- ⑱で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
また、写真に示すリンクスリーブ中央の〇、小、中は刻印を表す。
【解説】
1.6mm x 4本を接続する部分が1か所（小スリーブを使用して、刻印は「小」
従ってイが正しい。）
【答え・イ】
問題49
- この配線図の図記号から、この工事で使用されているコンセントは。
【解説】
ニは接地極・接地端子付コンセント（傍記「EET」）で、この工事では使用していません。
イは抜け止め・防雨型の接地極・接地端子付コンセント（傍記「LK WP EET」）であるが、使用されていない。
ロは接地端子付コンセント（傍記「ET」）であるが、使用されていない。
ハは抜け止め・防雨型の接地端子付コンセント（傍記「LK WP ET」）であるが、使用されていない。
【答え・ニ】
問題50
- この配線図の図記号から、この工事で使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
【解説】
ニは確認表示灯内蔵スイッチで、使用されていない。
イは電磁開閉器用押しボタンで、受水槽室に確認表示灯付きのものが使用されています。。
ロは位置表示灯内蔵スイッチで、集会所の自販機近辺に使用されています。。
ハはフロートレススイッチ電極で、ポンプ室の湧水ポンプ付近に使用されています。。
【答え・ニ】
