令和3年度上期午前
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題46

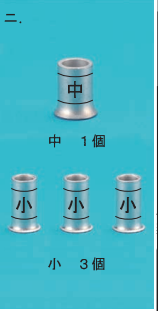

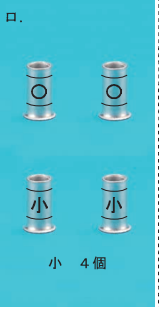

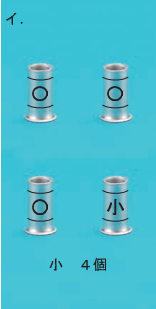

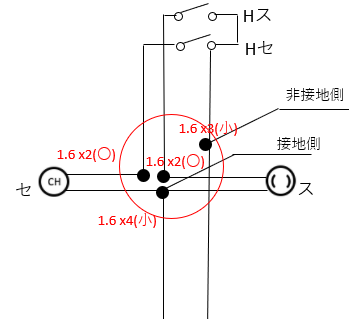

- ⑯で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

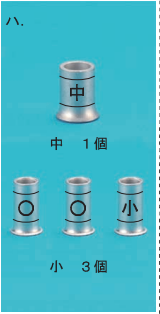

また、写真に示すリングスリーブ中央の〇、小、中は刻印を表す。
【解説】
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点=中
とすると今回の配線では
1.6 x 2 =2点(〇)
1.6 x 2 =2点(〇)
1.6 x 3= 3点(小)
1.6 x 4= 4点(小)
となりますので
ロになります。
【答え・ロ】
問題47

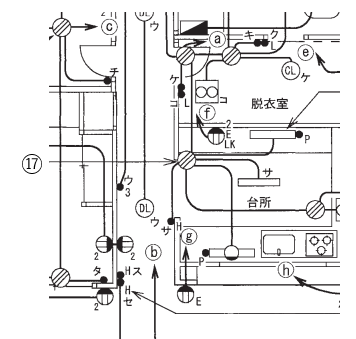

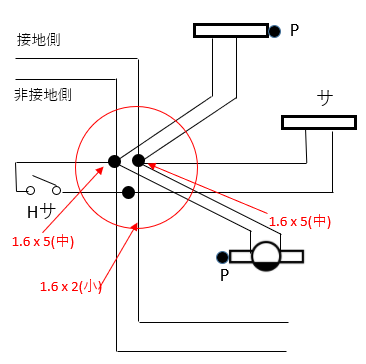

- ⑰で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【解説】
1.6 x 5(中)
1.6 x 5(中)
になるのでハになります。
【答え・ハ】
問題48

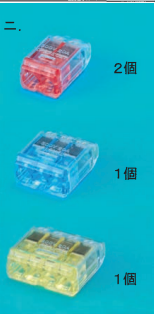

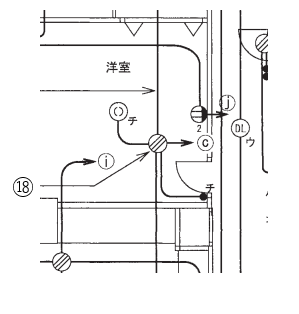

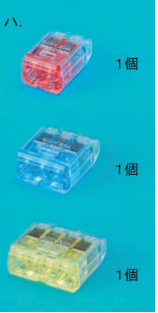

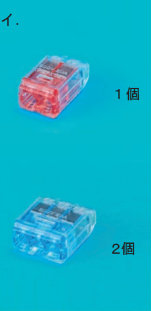

- ⑱で示すボックス内の接続をすべて差込みコネクタとする場合、使用する差込みコネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

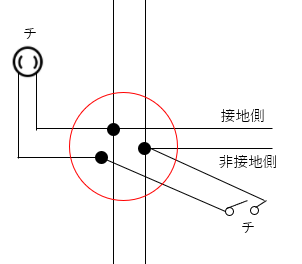

【解説】

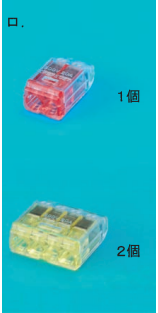

従って使用される差込形コネクタは2本用が1個、4本用が2個となる。
【答え・ロ】
問題49
- この配線図の図記号から、この工事で使用されていないコンセントは。
【解説】
工事で使用されていないコンセントは、「ニ」の15A125V接地端子付きコンセント(ET)です。
イは抜け止め形・防雨形接地端子付きコンセントの1口（傍記表示：ET WP LK）です。
ロは抜け止め形接地極付きコンセントの2口（傍記表示：2 E LK）です。
ハは接地極付きコンセントの1口」（傍記表示：E）です。。
【答え・ニ】
問題50
- この配線図の図記号から、この工事で使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
【解説】
この工事で使用されていないスイッチは「ハ」の位置表示灯内蔵3路スイッチ(3H)です。
イは防雨形スイッチ(WP)です。
ロは位置表示灯内蔵スイッチ(H)です。
ニは確認表示灯内蔵スイッチ(L)です。
【答え・ハ】
