令和2年度下期午後
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
問題41
- ⑪で示す図記号のものは。
【解説】
LDはライティングダクトです。
ライティングダクト (ライティングレール)とは、スポットライトなど差込形の照明器具やコンセントなどを接続できる溝形の配線器具のこと。 取り付けられる照明器具などは、ダクトの自由な位置に配置が可能です。 導体がダクト形状で収容されており、専用アダプタを使用することで、どの位置からでも電源を取り出すことができます。
写真ではイがライティングダクトです。
ロは合成樹脂製のモールです。
ハは1種金属線ぴです。
ニは2種金属線ぴです。
【答え・イ】
問題42

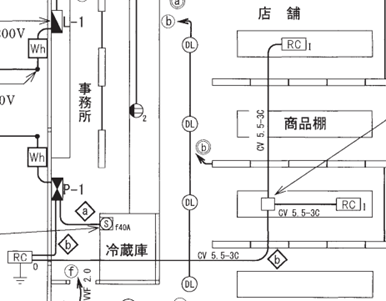

- ⑫で示す部分の接続作業に使用される組合せは。
【解説】
⑫の配線にはCV 5.5-3Cという記載があり、断面積5.5mm2の3心600V架橋ポリエチレン絶縁ビニルシースケーブルであることを示しています。
⑫にはエアコンの室内機と室外機の計3つの機器を接続されているので、断面積5.5㎜2のケーブルを3本圧着する必要があります。
5.5mm2 x 3本=16.5mm2
になります。
断面積14㎜2以上はスリーブ大を使う必要があります。
またリングスリーブ用の圧着工具は持ち手が黄色のものを使用しますのでハになります。
【答え・ハ】
問題43

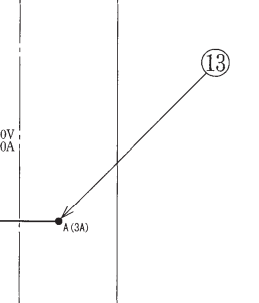

- ⑬で示す図記号の器具は。
【解説】
⑬で示す図記号は、傍記表示がAとなっているので、自動点滅器を表す。
自動点滅器はイです。
【答え・イ】
問題44
- ⑭で示す図記号の器具は。
【解説】
⑭で示す図記号は、トランス（変圧器）を示すTの文字に傍記表示がRとなっているので、リモコントランスです。
リモコンリレに接続されているのがわかります。
【答え・ニ】
問題45

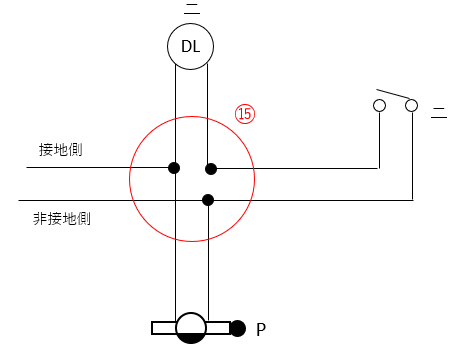

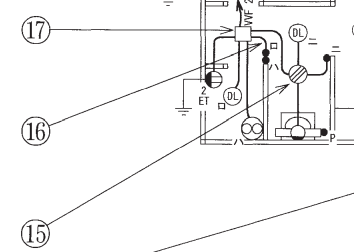

- ⑮で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はVVF1.6とする。
【解説】
- 電線を2本接続する箇所が1か所
- 電線を3本接続する箇所が2か所
【答え・イ】
