令和2年度下期午前
図は、木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 分電盤の外箱は合成樹脂製である。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

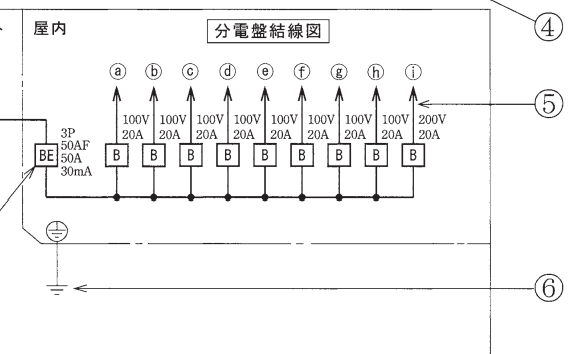

問題36
- ⑥で示す部分の接地工事の種類及びその接地抵抗の許容される最大値[Ω]の組み合わせとして、正しいものは。
- イ.C種接地工事 10Ω
- ロ.C種接地工事 50Ω
- ハ.D種接地工事 100Ω
- ニ.D種接地工事 500Ω
【解説】
⑥は単相3線式100/200Vの電路であり、使用電圧は300V以下である。
300Vを超える低圧設備はC種接地工事
300V以下の低圧設備はD種接地工事
とあり
⑥で示す部分はD種接地工事です。
D種接地工事の場合、接地抵抗値は100Ω以下です。
ただし、地絡が生じた場合0.5秒で自動的に電路を遮断する装置が施設している場合は500Ω以下にすることができます。
【注意】3.漏電遮断器は，定格感度電流30 mA，動作時間0.1秒以内のものを使用している。
との記載があるので接地抵抗の許容される最大値は500Ωです。
従ってニが正しい。
【答え・ニ】

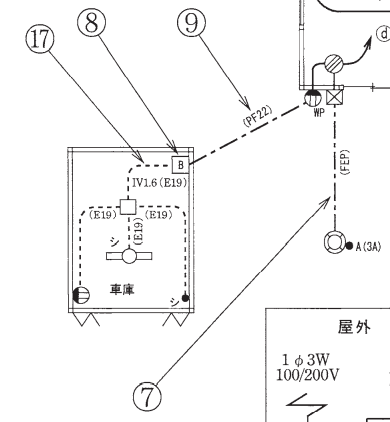

問題37
- ⑦で示す部分に使用できるものは。
- イ.ゴム絶縁丸打コード
- ロ.引込用ビニル絶縁電線
- ハ.架橋ポリエチレン絶縁ビニルシースケーブル
- ニ.屋外用ビニル絶縁電線
【解説】
⑦は地中埋設配線であり、この場合はケーブルを使用しなければならないと電技解釈21条で定められている。
従って使用できるのはハの架橋ポリエチレン絶縁ビニルシースケーブルです。
【答え・ハ】

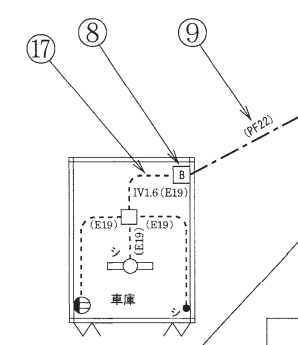

問題38
- ⑧で示す引込口開閉器が省略できる場合の、住宅と車庫との間の電路の長さの最大値[m]は。
- イ.8
- ロ.10
- ハ.15
- ニ.20
【解説】
解釈第147条より、省略できる条件は以下になります。
- 使用電圧は300V以下。
- 屋外配線が15m以下。
- 引込口に近い開閉できる場所に引込開閉器（開閉器と過電流遮断器）を設置。
とあります。
従ってハの15mです。
【答え・ハ】
問題39
- ⑨で示す部分の配線工事で用いる管の種類は。
- イ.耐衝撃性硬質塩化ビニル電線管
- ロ.波付硬質合成樹脂管
- ハ.硬質塩化ビニル電線管
- ニ.合成樹脂製可とう電線管
【解説】
⑨で示す部分には「PF22」と書かれているので、合成樹脂製可とう電線管（PF管）が使用される。
従ってニが正しい。
【答え・ニ】

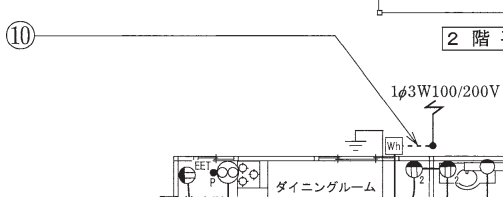

問題40
- ⑩で示す部分の工事方法として、正しいものは。
- イ.金属線ぴ工事
- ロ.ケーブル工事(VVR)
- ハ.金属ダクト工事
- ニ.金属管工事
【解説】
問題文よりこの配線図は木造住宅で⑩の線記号は床隠ぺいです。
木造の床隠ぺい引込線はケーブル、合成樹脂管でなければなりません。
従ってロのケーブル工事(VVR)が正しい。
【答え・ロ】
