令和2年度下期午前
問題21
- 住宅の屋内に三相200Vのルームエアコンを施設した。工事方法として、適切なものは。
- イ.定格消費電力が1.5kWのルームエアコンに供給する電路に、専用の配線用遮断器を取り付け、合成樹脂管工事で配線し、コンセントを使用してルームエアコンと接続した。
- ロ.定格消費電力が1.5kWのルームエアコンに供給する電路に、専用の漏電遮断器を取り付け、合成樹脂管工事で配線し、ルームエアコンと直接接続した。
- ハ.定格消費電力が2.5Wのルームエアコンに供給する電路に、専用の配線用遮断器と漏電遮断器を取り付け、ケーブル工事で配線し、ルームエアコンと直接接続した。
- ニ.定格消費電力が2.5kWのルームエアコンに供給する電路に、専用の配線用遮断器を取り付け、金属管工事で配線し、コンセントを使用してルームエアコンと接続した。
ただし、三相電源の対地電圧は200Vで、ルームエアコン及び配線は簡易接触防護装置を施するものとする。
【解説】
住宅の屋内電路の対地電圧は150V以下としなくてはならないが、電気機械器具の定格消費電力が2kW以上の場合は、下記の措置を施せば300V以下とすることができる。
- 当該電気機械器具のみに電気を供給する。
- 漏電遮断器を施設する。
- 簡易接触防護措置を施す。
- 電気機器は屋内配線と直接接続する（コンセントは使用不可）。
- 専用の開閉器および過電流遮断器を施設する。
イとニはエアコンを屋内配線と直接接続せずコンセントを使用しているので不適当です。
ロは専用の開閉器及び過電流遮断器を施設していないので不適当です。
ハは専用の配線用遮断器と漏電遮断器で施設しているので適切です。
【答え・ハ】
問題22
- 簡易接触防護装置の施した乾燥した場所に施設する低圧屋内配線工事で、D種接地工事を省略できないものは。
- イ.三相3線式200Vの合成樹脂管工事に使用する金属管ボックス
- ロ.三相3線式200Vの金属管工事で電線を収める管の全長が5mの金属管
- ハ.単相100Vの電動機の鉄台
- ニ.単相100Vの金属管工事で電線を収める管の全長が5mの金属管
【解説】
使用電圧が直流300V以下または交流対地電圧が150V以下の機械器具に簡易接触防護措置を施すか、または乾燥した場所に施設する場合は、D種接地工事は省略できる。
イは合成樹脂管工事であるので、省略可能である。ハは対地電圧150V以下の機械器具を乾燥した場所に施設する場合はD種接地工事を省略できる。
二は対地電圧300V以下で、金属管の長さが8ｍ以下の物ものに簡易接触防護措置を施すとき、もしくは乾燥した場所に施設する場合D種接地工事を省略できる。
ロは対地電圧300V以下で、金属管の長さが4ｍ以下の物を乾燥した場所に施設する場合D種接地工事を省略できるが、5ｍでは省略できない。
従ってロが誤りです。
【答え・ロ】
問題23
- 硬質塩化ビニル電線管による合成樹脂管工事として、不適切なものは。
- イ.管の支持点間の距離は2mとした。
- ロ.管相互及び管とボックスとの接続で、専用の接着剤を使用し、管の差込み深さを管の外径の0.9倍とした。
- ハ.湿気の多い場所に施設した管とボックスとの接続箇所に、防湿装置を施した。
- ニ.三相200V配線で、簡易接触防護装置を施した場所に施設した管と接続する金属製プルボックスに、D種接地工事を施した。
【解説】
硬質塩化ビニル電線管工事（合成樹脂管工事）の場合、管の支持点間距離は1.5m以下としなければならない。
従ってイの2mでは不適切です。
【答え・イ】
問題24
- 絶縁被覆の色が赤色、白色、黒色の3種類の電線を使用した単相3線式100/200V屋内配線で、電線相互間及び電線と大地間の電圧を測定した。その結果として、電圧の組合せで、適切なものは。
- イ.
- 赤色線と大地間 200V
- 白色線と大地間 100V
- 黒色線と大地間 0V
- ロ.
- 赤色線と黒色線間 100V
- 赤色線と大地間 0V
- 黒色線と大地間 200V
- ハ.
- 赤色線と白色線間 200V
- 赤色線と大地間 0V
- 黒色線と大地間 100V
- ニ.
- 赤色線と黒色線間 200V
- 白色線と大地間 0V
- 黒色線と大地間 100V
ただし、中性線は白色とする。

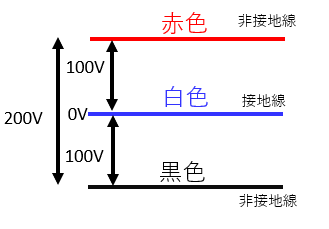

【解説】
従ってニの赤色線と黒色線間 200V、白色線と大地間 0V、黒色線と大地間 100 Vが正しい。
【答え・ニ】
問題25
- 低圧屋内配線の電路と大地間の絶縁抵抗を測定した。「電気設備に関する技術基準を定める省令」に適合していないものは。
- イ.単相3線式100/200Vの使用電圧200V空調回路の絶縁抵抗を測定したところ0.16MΩであった。
- ロ.三相3線式の使用電圧200V(対地電圧200V)電動機回路の絶縁抵抗を測定したところ0.18MΩであった。
- ハ.単相2線式の使用電圧100V屋外庭園灯回路の絶縁抵抗を測定したところ0.12MΩであった。
- ニ.単相2線式の使用電圧100V屋内配線の絶縁抵抗を、分電盤で各回路を一括して測定したところ、1.5MΩであったので個別分岐回路の測定を省略した。
【解説】
使用電圧が300V以下で、対地電圧が200Vの電路の絶縁抵抗は0.2MΩ以上でなければならないのでロの0.18MΩは誤りです。
【答え・ロ】
