令和2年度下期午前

問題6

図のような三相3線式回路において、電線1線当たりの抵抗がr[Ω]、線電流がI[A]のとき、この電線路の電力損失[W]を示す式は。



• イ.√3I²r
• ロ.3Ir
• ハ.3I²r
• ニ.√3Ir

---

【解説】

1線に流れる電流がI[A]であるとき、三相3線式では線が3本となるため、全体の電力損失Pは1線の電力損失I²rの3倍となります。
従って
P=3I²r
になります。
従ってハになります。

【答え・ハ】

問題7

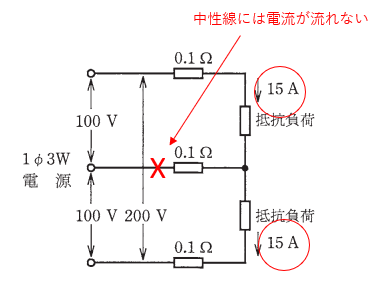

図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに15Aのとき、この電線路の電力損失[W]は。



• イ.45
• ロ.60
• ハ.90
• ニ.135

---

【解説】

各抵抗負荷に流れる電流は等しいため、中性線に流れる電流は流れません。

従って電力損失は以下の式で求めることができます。
P=2I²r
=2 x 15²x0.1=45W

【答え・イ】

問題8

金属管による低圧屋内配線工事で、管内に断面積5.5mm²の600Vビニル絶縁電線(軟銅線)4本を収めて施設した場合、電線1本当たりの許容電流[A]は。
ただし、周囲温度が30℃以下、電流減少係数は0.63とする。
• イ.19
• ロ.24
• ハ.31
• ニ.49

---

【解説】

電線の断面積	許容電流
2.0mm2	27A
3.5mm2	37A
5.5mm2	49A
8mm2	61A
14mm2	88A

また管内の電線数に対する電流減少係数は以下になります。

管内の電線数	電流減少係数
3本以下	0.7
4本	0.63
5～6本	0.56
7～15本	0.49

になりますので
49 x 0.63=31A
になります。

【答え・ハ】

問題9

図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。
ただし、需要家は100%とする。



• イ.95
• ロ.103
• ハ.115
• ニ.255

---

【解説】

今回は
電熱器H1台と電動機M3台です。
電熱器・・・15A
電動機・・・30A+30+20A=80A
今回は
電動機(80A)　>　電熱器(15A)
になります。
電動機が50A以上のときは上の表で計算式②で求めます。
1.1x80+15=103[A]
従ってロです。

【答え・ロ】

問題10

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。
また、コンセントは兼用コンセントではないものとする。

•

•

•

•

---

【解説】

20A分岐回路
電線の太さ1.6mm（または2.0mm2）以上 コンセントの定格電流は20A以下

30A分岐回路
電線の太さ2.6mm（または5.5mm2）以上 コンセントの定格電流は20A以上30A以下

40A分岐回路
電線の太さ8mm2以上 コンセントの定格電流は30A以上40A以下

50A分岐回路
電線の太さ14mm2以上 コンセントの定格電流は40A以上50A以下

と決められています。

• イは定格電流30Aのコンセントなので不適切である。
• ロは電線の太さが不適切である。
• ハは定格電流15Aのコンセントなので不適切である。

従って二が適切です。

【答え・ニ】
