令和2年度下期午後
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
問題46

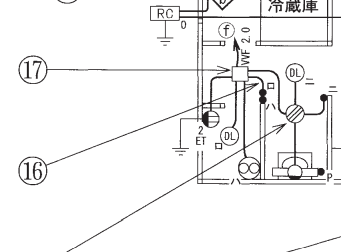

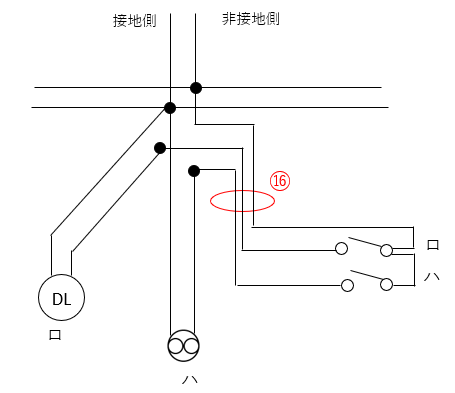

- ⑯で示す部分の配線工事に必要なケーブルは。
ただし、心線数は最少とする。
【解説】
従ってロです。
【答え・ロ】
問題47

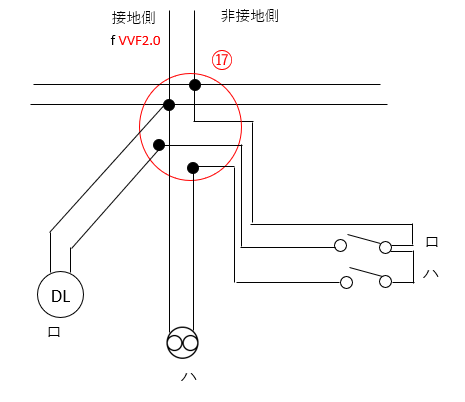

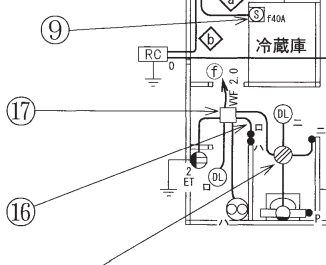

- ⑰で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類、個数及び刻印の組合せで、正しいものは。
ただし、使用する電線は特記のないものはVVF1.6とする。
また、写真に示すリングスリーブ中央の〇、小、中は刻印を表す。
【解説】
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点と6点=中
とすると今回の配線では
- 2.0mmx1+1.6mmx3=2点+1点x3=5点（中スリーブを使用して、刻印は「中」）
- 2.0mmx1+1.6mmx3=2点+1点x4=6点（中スリーブを使用して、刻印は「中」）
- 1.6mm x 2=1点x2=2点（小スリーブを使用して、刻印は「〇」）
- 1.6mm x 2=1点x2=2点（小スリーブを使用して、刻印は「〇」）
従ってハが適当です。
【答え・ハ】
問題48
- ⑱で示す分電盤(金属製)の穴あけに使用されることのないものは。
【解説】
ニは木工用ドリルなので分電盤(金属製)の穴あけには使用されません。
- イはホルソで電動ドリルに取り付けて、金属の板に穴をあけるときに使用する。
- ロはノックアウトパンチャでプルボックスや金属キャビネットなどに穴を開けるために使用する。
- ハは電動ドリルで先端にホルソなどを取り付けて、金属の板に穴をあけるときに使用する。
【答え・ニ】
問題49
- この配線図の図記号で、使用されていないコンセントは。
【解説】
ニは15A125V接地極付2口コンセント(2E)です。
この配線図では使用されていません。
- イは15A125V接地端子付コンセント(ET)です。
- ロは15A125V接地極付接地端子付コンセント(EET)です。
- ハは20A250V接地極付コンセント(E 20A250V)です。
【答え・ニ】
問題50

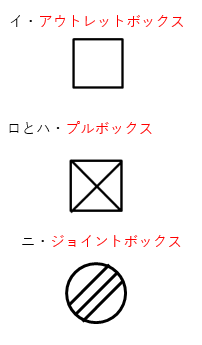

- この配線図の図記号で、使用されているプルボックスとその個数の組合せは。
【解説】
【答え・ロ】
