令和2年度下期午前
図は、木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- 分電盤の外箱は合成樹脂製である。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題46
- ⑯で示す部分に取り付ける機器は。
【解説】
⑯で示す図記号は「3P」と記載されていることから3極の過負荷保護付漏電遮断器です。
漏電遮断器はテストボタン(機器右下の黒いボタン)があります。
従ってハが適切です。
【答え・ハ】
問題47

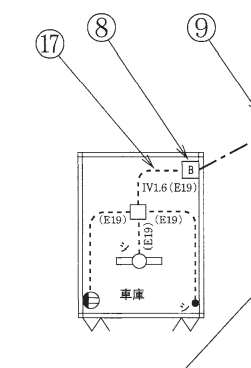

- ⑰で示す部分の配線工事で、一般的に使用されることのない工具は。
【解説】
⑰の管にはE19と記載されているため、「ねじなし電線管」になります。
ニは合成樹脂管用カッタです。
硬質塩化ビニル電線管を切断するときに使用します。
この施工には使用しません。
イはリーマです。クリックボールと組み合わせて金属管の面取りをするときに使用します。
ロは金切りのこで金属管や硬質塩化ビニル管を切断するときに使用します。
ハはメッセンジャーワイヤーで管内に配線を通すときに使用します。
【答え・ニ】
問題48

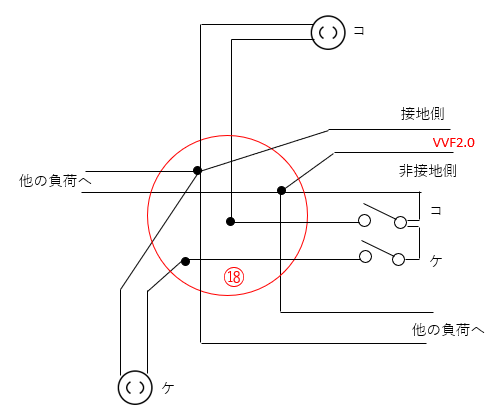

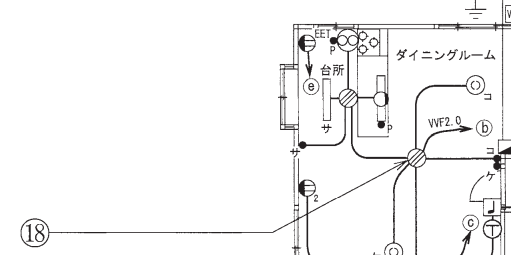

- ⑱で示すボックス内の接続をすべて圧着接続する場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線は特記のないものはVVF1.6とする。
【解説】
使用する電線は特記のないものはVVF1.6とする。
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点と6点=中
とすると今回の配線では
- 1.6mm x 2=2点（小スリーブを使用）
- 1.6mm x 2=2点（小スリーブを使用）
- 2.0mmx1+1.6mmx3=2点+3点=5点（中スリーブを使用）
- 2.0mmx1+1.6mmx4=2点+4点=6点（中スリーブを使用）
【答え・イ】
問題49
-

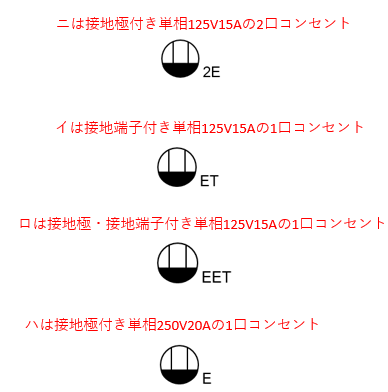

この配線図図記号で、使用されていないコンセントは。
【解説】
この配線図で使用されていないのはニです。
ニは接地極付き単相100V15Aの2口になります。
【答え・ニ】
問題50
-
この配線図図記号で、使用されていないコンセントは。
【解説】
ロは、ボックスコネクタとアウトレットボックスです。
ボックスコネクタは2種金属可とう電線管(プリカチューブ)(F2)に使用されますが配線図には記載がありません。
イはねじなしカップリングとねじなし電線管
ハは露出スイッチボックスねじなし電線管用と連用取付枠
ニはリングスリーブとリングスリーブ用圧着端子
【答え・ロ】
