令和元年度下期
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題36

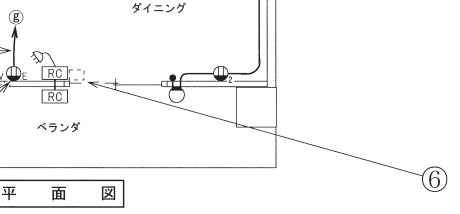

- ⑥で示す部分はルームエアコンの屋内ユニットである。その図記号の傍記表示は。
- イ.O
- ロ.R
- ハ.B
- ニ.I
【解説】
室内ユニット・・・・・INのI
室外ユニット・・・・・OUTのO
になります。
【答え・ニ】
問題37

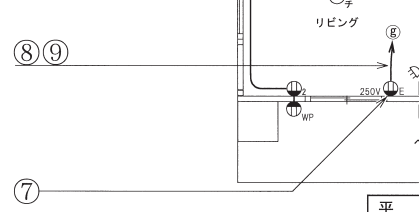

- ⑦で示すコンセントの極配置(刃受)は。
【解説】
⑦には250V Eと傍記していますので、接地極付で250Vです。
(定格電流が傍記していない場合は定格電流15A)です。写真「イ」が正しい。
【答え・イ】
問題38
- ⑧で示す部分の最少電線本数(心線数)は。
- イ.2
- ロ.3
- ハ.4
- ニ.5
【解説】
図で示す部分は単相3線式100/200Vであるため、3線が必要です。
【答え・ロ】
問題39
- ⑨で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[MΩ]は。
- イ.0.1
- ロ.0.2
- ハ.0.4
- ニ.1.0
【解説】
⑨で示す部分は単相3線式100/200Vであるので、使用電圧は200Vですが対地電圧は100Vです。
従って⑨で示す部分の電路と大地間の絶縁抵抗は、対地電圧150V以下であるので下記の表から0.1MΩ以上である必要があります。
【答え・イ】
問題40
- ⑩で示す図記号の器具の種類は。
- イ.シーリング(天井直付)
- ロ.引掛シーリング(丸)
- ハ.埋込器具
- ニ.天井コンセント(引掛形)
【解説】
⑩で示す図記号はダウンライト（埋込器具）である。
従ってハです。
【答え・ハ】
