令和元年度下期
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題31

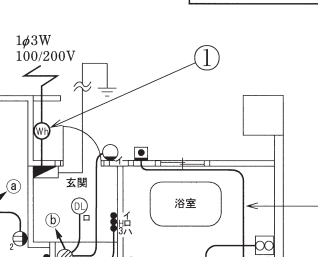

- ①で示す図記号の計器の使用目的は。
- イ.負荷率を測定する。
- ロ.電力を測定する。
- ハ.電力量を測定する。
- ニ.最大電力を測定する。
【解説】
①の部分は屋外にある計器なので、屋外設置される電力量計である。
従ってハが正しい。
【答え・ハ】
問題32

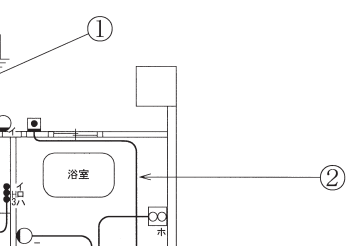

- ②で示す部分の小勢力回路で使用できる電圧の最大値[V]は。
- イ.24
- ロ.30
- ハ.40
- ニ.60
【解説】
小勢力回路の規定は下記の通りです。
- 二次電圧は60V以下であること。
- 屋内では0.8mm以上の軟銅線を使用すること。
- 架空施設では、電線の太さは直径1.2mm以上を使用すること。
【答え・ニ】
問題33

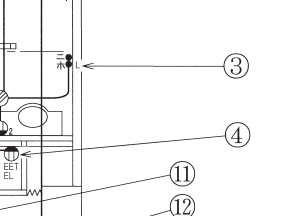

- ③で示す図記号の器具の種類は。
- イ.位置表示灯を内蔵する点滅器
- ロ.確認表示灯を内蔵する点滅器
- ハ.遅延スイッチ
- ニ.熱線式自動スイッチ
【解説】
③で示す図記号は、点滅器にLが記載されているため、確認表示灯を内蔵する点滅器である。
【答え・ロ】
問題34
- ④で示す図記号の器具の種類は。
- イ.接地端子付コンセント
- ロ.接地極付接地端子付コンセント
- ハ.接地極付コンセント
- ニ.接地極付接地端子付漏電遮断器付コンセント
【解説】

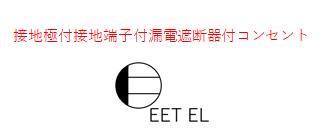

④で示す図記号は接地極付接地端子付漏電遮断器付コンセントです。
【答え・ニ】
問題35

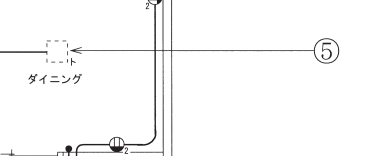

- ⑤で示す部分にペンダントを取り付けたい。図記号は。
【解説】
ペンダントの図記号はハである。
イはシャンデリア
ロは引掛けシーリング(丸)
ニはシーリング
になります。
【答え・ハ】
