令和元年度下期
問題11
- 住宅で使用する電気食器洗い機用コンセントとして、最も適しているものは。
- イ.引掛形コンセント
- ロ.抜け止め形コンセント
- ハ.接地端子付コンセント
- ニ.接地極付接地端子付コンセント
【解説】
住宅で使用する電気食器洗い機用のコンセントは水気のある場所で使用しますので漏電防止のため接地極付接地端子付コンセントでなければいけません。
従ってニが最も適しているといえます。
【答え・ニ】
問題12
- 絶縁物の最高許容温度が最も高いものは。
- イ.600V二種ビニル絶縁電線(HIV)
- ロ.600Vビニル絶縁電線(IV)
- ハ.600V架橋ポリエチレン絶縁ビニルシースケーブル(CV)
- ニ.600Vビニル絶縁ビニルシースケーブル丸形(VVR)
【解説】
イの600V二種ビニル絶縁電線（HIV）は、最高許容温度が75℃です。
ロの600Vビニル絶縁電線（IV）は、最高許容温度が60℃です。
ハの600Vポリエチレン絶縁ビニルシースケーブル（CV）は、最高許容温度が90℃です。
ニの600Vビニル絶縁ビニルシースケーブル丸形（VVR）は、最高許容温度が60℃です。
従って最高許容温度が最も高いものはハの600Vポリエチレン絶縁ビニルシースケーブル（CV）です。
| 電線・ケーブル | 用途 | 許容温度 |
|---|---|---|
| 600Vビニル絶縁電線（IV電線） | 屋内配線に使われる絶縁電線 | 60℃ |
| VVFケーブル (600Vビニル絶縁ビニルシースケーブル平形) | 屋内、屋外、地中で使えるケーブル。 | 60℃ |
| VVRケーブル (600Vビニル絶縁ビニルシースケーブル丸形) | 屋内、屋外、地中で使えるケーブル。 | 60℃ |
| CVケーブル (600V架橋ポリエチレン絶縁ビニルシースケーブル) | 屋内、屋外、地中で使えるケーブル。 | 90℃ |
| EM-EEFケーブル (600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形) | 屋内、屋外、地中で使えるケーブル。 | 75℃ |
【答え・ハ】
問題13
- ノックアウトパンチャの用途で、適切なものは。
- イ.金属製キャビネットに穴を開けるのに用いる。
- ロ.太い電線を圧着接続する場合に用いる。
- ハ.コンクリート壁に穴を開けるのに用いる。
- ニ.太い電線管を曲げるのに用いる。
【解説】
ノックアウトパンチャとは、鋼板に穴を開ける油圧式工具です。
ロは圧着工具の説明です。
ハの説明はジャンピングです。
ニの太い電線管を曲げるのはパイプベンダです。
【答え・イ】
問題14
- 三相誘導電動機の始動において、全電圧始動(じか入れ始動)と比較して、スターデルタ始動の特徴として、正しいものは。
- イ.始動時間が短くなる。
- ロ.始動電流が小さくする。
- ハ.始動トルクが大きくなる。
- ニ.始動時の巻線に加わる電圧が大きくなる。
【解説】
スターデルタ始動とは、電動機をY結線で始動し、ある程度回転速度が上がったらΔ結線に切替て起動させる方法です。
スターデルタ始動することにより始動電流を1/3程度に減らすことができる。
【答え・ロ】
問題15
- 低圧電路に使用する定格電流30Aの配線用遮断器に60Aの電流が接続して流れたとき、この配線用遮断器が自動的に動作しなければならない時間[分]の限度は。
- イ.1
- ロ.2
- ハ.3
- ニ.4

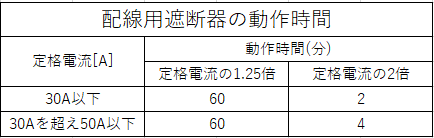

【解説】
【答え・ロ】
