令和元年度下期
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、ニ)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】
- 屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
- 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
- 漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
- 選択枠(答え)の写真にあるコンセント及び点滅器は、「JISC0303:2000)構内電気設備の配線用図記号」で示す「一般形」である。
- ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
- 3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
問題46

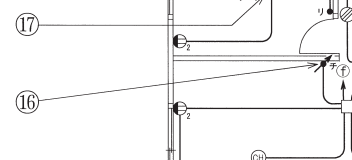

- ⑯で示す図記号の器具は。
【解説】
⑯で示す図記号の器具は調光器です。照明器具の照度を変更するための器具で、写真ではロです。
ロはコードスイッチです。
ニは位置表示灯内蔵スイッチ(H)です。
【答え・ロ】
問題47

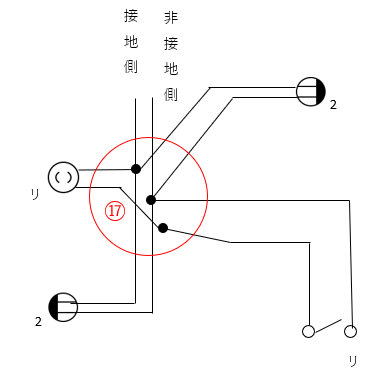

- ⑰で示すボックス内の接続をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組合せで、正しいものは。
- ニ.
ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の〇、小は刻印を示す。
【解説】
とありますので
VVF1.6を1点
VVF2.0を2点
と考えると
2点=〇
3点と4点=小
5点と6点=中
とすると今回の配線では
1.6mm x 2本=1点x2=2点になるので(小スリーブを使用、刻印は〇)
1.6mm x 4本=1点x4=4点になるので(小スリーブを使用、刻印は小)
1.6mm x 4本=1点x4=4点になるので(小スリーブを使用、刻印は小)
従ってイになります。
【答え・イ】
問題48

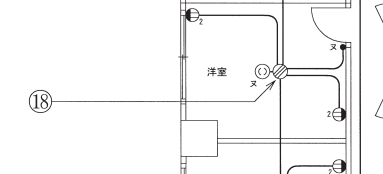

- ⑱で示す図記号のものは。
【解説】
⑱で示す図記号は、イのVVF用ジョイントボックスです。
ロはアウトレットボックス（ジョイントボックス）です。
ハはプルボックスです。
ニは露出スイッチボックスです。
【答え・イ】
問題49

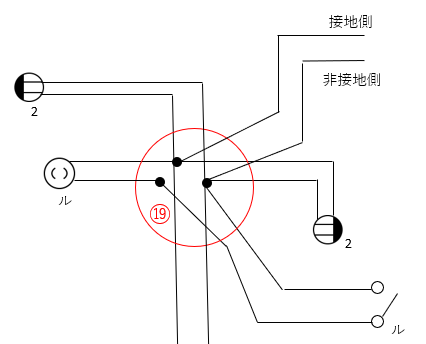

- ⑲で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
【解説】
1.6mm x 5本を接続する部分が2か所(5本用)
【答え・ニ】
問題50
- この配線図の図記号で使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
【解説】
ハは4路スイッチでこの配線図では使用されていません。
イは確認表示灯内蔵スイッチです。(L)
ロは位置表示灯内蔵スイッチです。(H)
ハは4路スイッチです。(4)
ニは路スイッチです。(3)
【答え・ハ】
