令和7年下期
問題41
①で示す機器の動作特性試験に用いるものは。
【解説】

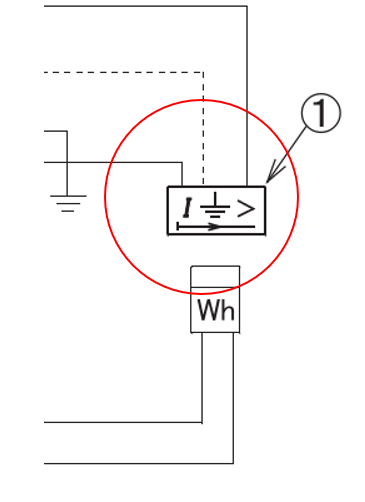

①はこの部分です。

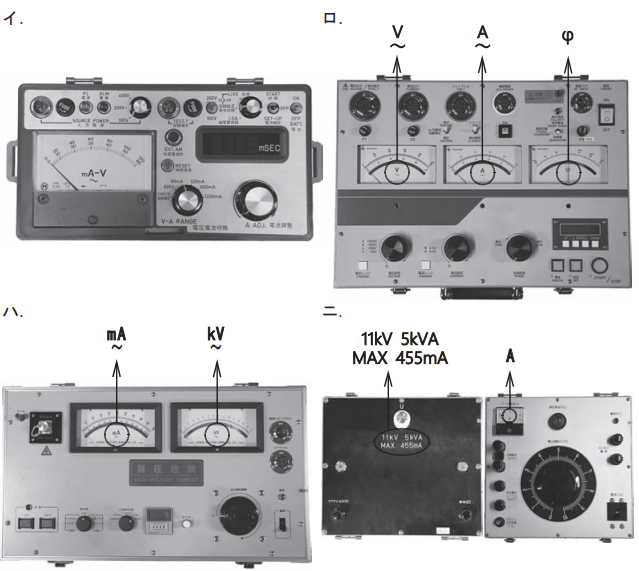

- イは漏電遮断器・GRリレーテスタです。
漏電遮断器・漏電火災警報機や高圧用の地絡電流継電器の試験を行う。 - ハは高圧耐圧試験装置です。
トランス内蔵の耐圧試験機器単体の耐圧等に使用する。 - 二は過電流継電器用の試験装置です。
過電流継電器の試験を行います。
【答え・ロ】
問題42
②で示す部分の施工で使用しないものは。
【解説】

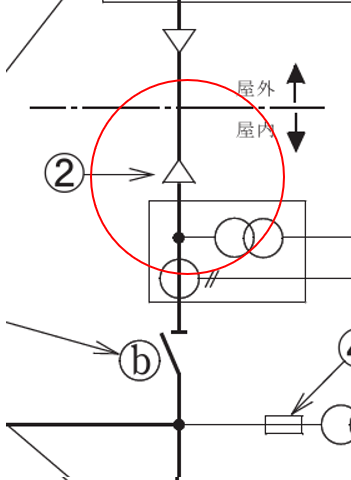

②はこの部分です。
ロが誤りです。

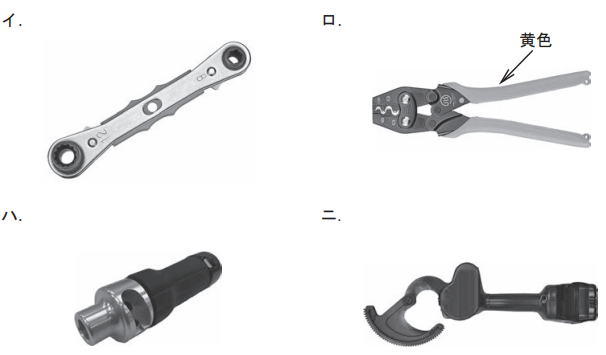

ロはリングスリーブ用の圧着工具です。
イはラチェットスパナでケーブルヘッドを固定するときに使用します。
ハはラチェット式絶縁体剥離工具でCV6600V用皮むくときに使用します。
二は充電式のケーブルカッタでケーブルの切断に使用します。
【答え・ロ】
問題43
- ③で示す 〇a，〇b ，〇c の機器において， この高圧受電設備を点検時に停電させるための開路手順として，最も不適切なものは。
- イ.〇b→〇a→〇c
- ロ.〇c→〇b→〇a
- ハ.〇a→〇b→〇c
- ニ.〇c→〇a→〇b
【解説】

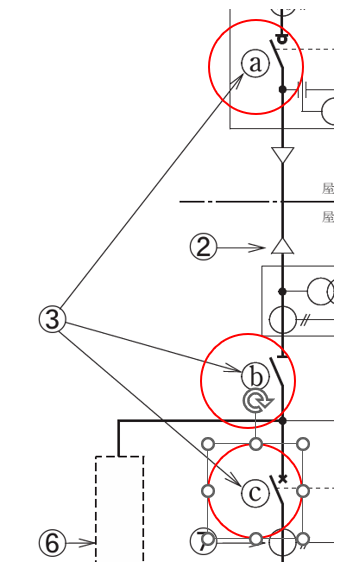

③はこの部分です。
〇aは高圧交流負荷開閉器(LBS)です。
〇bは断路器です。
〇cは高圧遮断器です。
まず必ず最初は断路器を遮断しないといけません。
断路器は点検等の際に高圧受電設備の充電された電路を開閉する。高圧機器等の点検修理時に電路から切り分けるもので、負荷電流の開閉はできない。
順番としては
〇b→〇a→〇cの順です。
【答え・イ】
問題44
- ④で示す装置を使用する主な目的は。
- イ.計器用変圧器の欠相を防止する。
- ロ.計器用変圧器の過負荷を防止する。
- ハ.計器用変圧器を雷サージから保護する。
- ニ.計器用変圧器の内部短絡事故が主回路に波及することを防止する。
【解説】

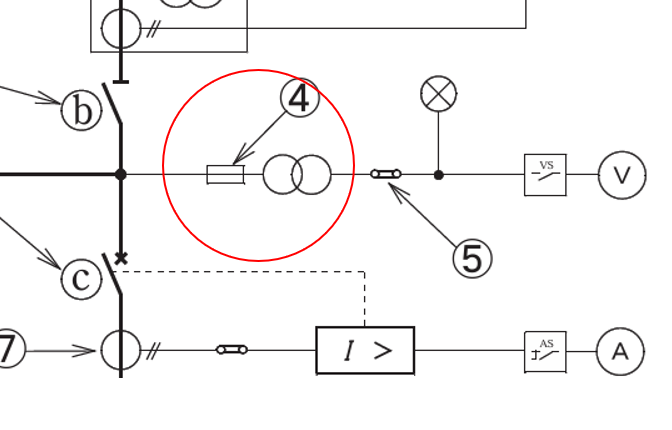

④はこの部分です。
限流ヒューズの主な目的は計器用変圧器の内部短絡事故が主回路に波及することを防止する。
したがって正しいのは二です。
【答え・二】
問題45
- ⑤で示す図記号の器具の名称は。
- イ.試験用電流切換スイッチ
- ロ.試験用電圧切換スイッチ
- ハ.試験用端子（電流端子）
- ニ.試験用端子（電圧端子）
【解説】

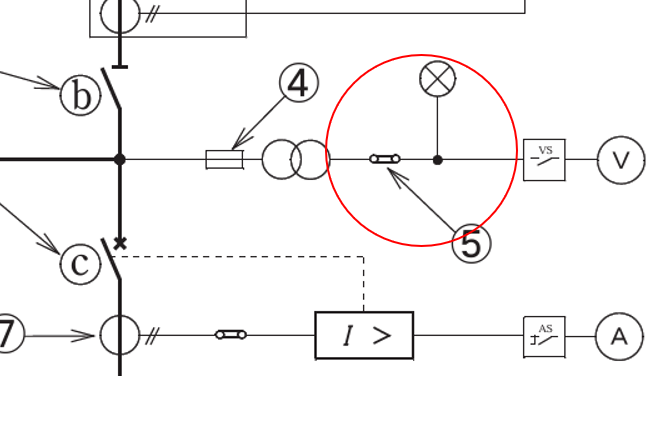

⑤はこの部分です。
主に表示校正や試験作業に使用します。
【答え・二】
