令和7年下期
問題30
- ①に示す地絡継電装置付高圧交流負荷開閉器(UGS)に関する記述として，不適切なものは。
- イ.波及事故を防止するため，一般送配電事業者の地絡保護継電装置と動作協調をとる必要がある。
- ロ.電路に地絡が生じた場合，自動的に電路を遮断する機能を内蔵している。
- ハ.短絡事故を遮断する能力を有する必要がある。
- ニ.定格短時間耐電流は，系統(受電点)の短絡電流以上のものを選定する。
【解説】

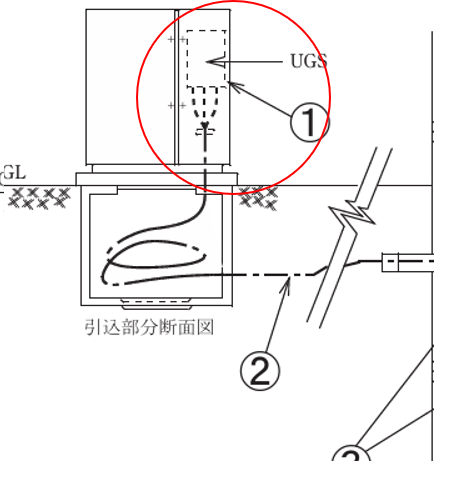

①はこの部分です。
UGSとはその名の通り地絡継電装置付き高圧交流負荷開閉器ですので短絡事故を遮断する為のものではありません。
したがってハが誤りです。
UGSは短絡電流は遮断できませんが、負荷電流の開閉及び事故(短絡)電流の通電が可能。
地絡電流と組み合わせることにより、高圧受電設備の責任分界点の区分開閉器として用いられる。
【答え・ハ】
問題31
- ②に示す構内の高圧地中引込線を施設する場合の施工方法として，不適切なものは。
- イ.地中電線を収める防護装置に波付硬質合成樹脂管(FEP)を使用した。
- ロ.地中電線路を直接埋設式により施設し，長さが 20 ｍであったので電圧の表示を省略した。
- ハ.地中電線を収める防護装置に鋼管を使用した管路式とし，管路の接地を省略した。
- ニ.地中電線に堅ろうながい装を有するケーブルを使用し，埋設深さ(土冠)を1.2 ｍとした。
【解説】

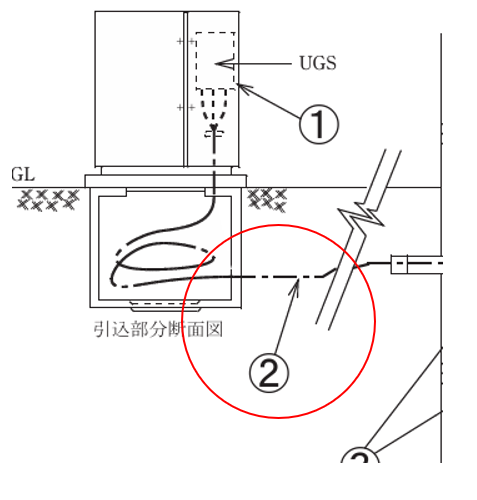

②はこの部分です。
電技解釈120条に以下のような記載があります。
地中電線路を直接埋設式により施設し、長さが15m以下の場合は電圧の表示を省略できる。
したがって20mでは省略できません。ロが誤りです。
【答え・ロ】
問題32
- ③に示す電路及び接地工事の施工として，不適切なものは。
- イ.受電室内の高圧ケーブルの防護管にケーブル保護用合成樹脂被覆鋼管（ JIS C 8380）を使用した。
- ロ.防水鋳鉄管の建物内側のプルボックスに二重壁内への水抜き措置を施したので，防水装置の取付けを省略した。
- ハ.接地端子盤への接地線の立上りに硬質ポリ塩化ビニル電線管を使用した。
- ニ.ピット内の高圧引込ケーブルの支持に樹脂製のクリートを使用した。
【解説】
③はこの部分です。
防水装置の取り付けを省略できません。
防水装置は、防水鋳鉄管に専用のリングやパッキンを使用して、本体と壁材の隙間を密閉することで防水性能を確保します。
【答え・ロ】
問題33
- ④に示すケーブルラックの施工に関する記述として，不適切なものは。
- イ.ケーブルラックが受電室の壁を貫通する部分に，適切な防火措置を施した。
- ロ.同一のケーブルラックに電灯幹線と動力幹線のケーブルを布設する場合，両者間のセパレータを省略した。
- ハ.ケーブルラックは，ケーブル重量に十分耐える構造とし，天井コンクリートスラブからアンカーボルトで吊り，堅固に施設した。
- ニ.ケーブルラックの長さが 15 m で，乾燥した場所であったため，D 種接地工事を省略した。
【解説】

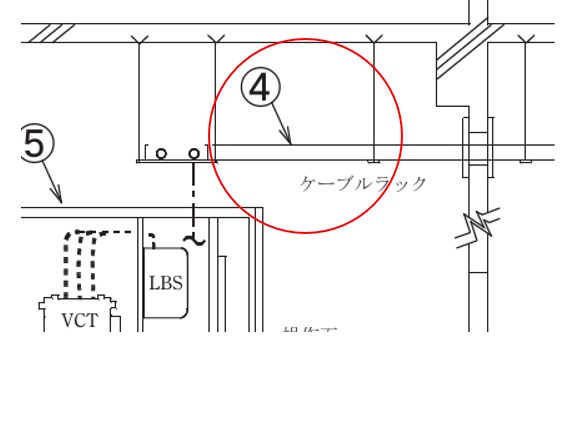

④はこの部分です。
ケーブルラックの長さが15mの場合は、D種接地工事を省略できません。
省略できるのは4m以下の場合です。
D種接地工事が省略できるのは
- 金属部分が4m以下で乾燥した場所に施設する場合
- 対地電圧が150V以下で、金属部分が8m以下で乾燥した場所に施設する場合
- 対地電圧が150V以下で、接触防護措置を施設した場合
ケーブルラックの接地工事は
使用電圧が300V以下の場合はD種接地工事が必要
300Vを超える場合ははC種接地工事が必要
になります。
【答え・二】
問題34
- ⑤に示す高圧受電設備の絶縁耐力試験に関する記述として，不適切なものは。
- イ.ケーブルが長く静電容量が大きいため，リアクトルを使用して試験用電源の容量を軽減した。
- ロ.絶縁耐力試験の前後には，絶縁抵抗計による絶縁抵抗測定と安全確認が必要である。
- ハ.ケーブルの絶縁耐力試験を直流で行う場合の試験電圧は，交流の 1.5 倍である。
- ニ.交流絶縁耐力試験は，電路と大地との間に最大使用電圧の 1.5 倍の電圧を連続して 10 分間加え，これに耐える必要がある。
【解説】

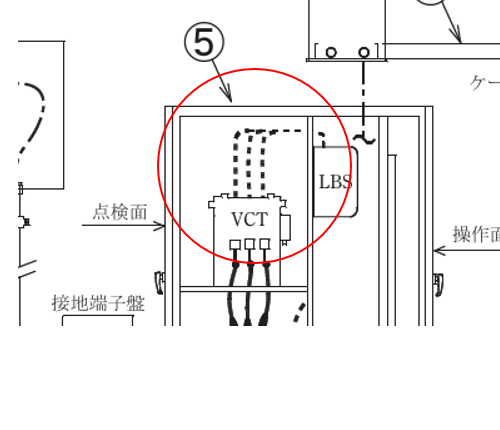

⑤はこの部分です。
誤っているのはハです。
ケーブルの絶縁耐力試験を直流で行う場合の試験電圧は、交流の2倍です。
| 種類 | 試験電圧 | 時間 |
|---|---|---|
| 電路 | 直流で行う場合の試験電圧は、交流の2倍 交流で行う場合の試験電圧は、最大使用電圧の1.5倍 | 連続10分間 |
| 変圧器、遮断器 電動機、発電機 | 最大使用電圧の1.5倍の交流電圧 | 連続10分間 |
公称電圧＝使用電圧
最大使用電圧=公称電圧1.15/1.1V
つまり
例えば公称電圧が6,600Vの最大使用電圧は
6,600V x 1.15/1.1=6,900V
になります。
【答え・ハ】
問題35
- 自家用電気工作物として施設する電路又は機器について，D 種接地工事を施さなければならない箇所は。
- イ.高圧電路に施設する外箱のない変圧器の鉄心
- ロ.使用電圧 400 V の電動機の鉄台
- ハ.高圧計器用変成器の二次側電路
- ニ.6.6 kV / 210 V 変圧器の低圧側の中性点
【解説】
ハの高圧計器用変成器の二次側電路がD種接地工事です。
- イはA種接地工事です。
- ロはC種接地工事です。
- ニはB種接地工事です。
【答え・ハ】
