令和7年下期
問題11
- 変圧器の鉄損に関する記述として，正しいものは。
- イ.電源の周波数が変化しても鉄損は一定である。
- ロ.一次電圧が高くなると鉄損は増加する。
- ハ.鉄損はうず電流損より小さい。
- ニ.鉄損はヒステリシス損より小さい。
【解説】
イとロについては鉄損は電圧の2乗に比例し、周波数に反比例します。
従ってロが誤りでイが正しい説明です。
ハと二についてはうず電流損とヒステリシス損を合わせたものが鉄損なので誤りの記述です。
【答え・ロ】
問題12
- LED ランプの記述として，誤っているものは。
- イ.LED ランプは pn 接合した半導体に電圧を加えることにより発光する現象を利用した光源である。
- ロ.LED ランプに使用される LED チップ(半導体)の発光に必要な順方向電圧は，直流 100 V 以上である。
- ハ.LED ランプの発光原理はエレクトロルミネセンスである。
- ニ.LED ランプには，青色 LED と黄色を発光する蛍光体を使用し，白色に発光させる方法がある。
【解説】
ロは直流100V以上ではなく2V～3Vです。
【答え・ロ】
問題13

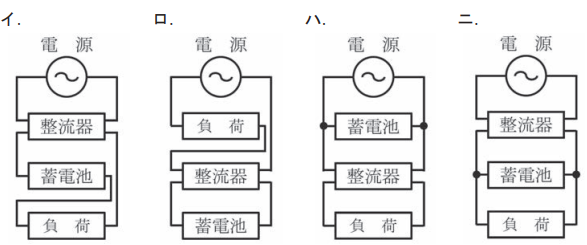

浮動充電方式の直流電源装置の構成図として，正しいものは。
【解説】
正しいのは二です。
電源から整流回路を通り直流で蓄電池を充電しながら、負荷に電力を供給!
仮に電源が停電しても、蓄電池で負荷に電力を送電します。
イは電源→整流器→蓄電池→負荷で直列に接続されています。
これでは電源が停電した場合に負荷に電気を送ることができません。
【答え・二】
問題14
- 写真の照明器具には矢印で示すような表示マークが付されている。この器具の用途として，適切なものは。
- イ.断熱材施工天井に埋め込んで使用できる。
- ロ.非常用照明として使用できる。
- ハ.屋外に使用できる。
- ニ.ライティングダクトに設置して使用できる。
【解説】
これは知識問題ですので知っているか知らないかになります。
正しいのはイの断熱材施工天井に埋め込んで使用できる。
【答え・イ】
問題15

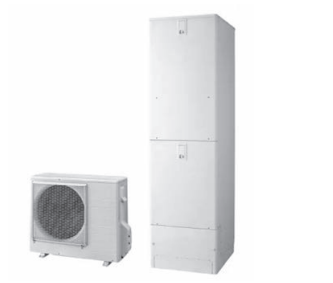

- 写真に示す，主に屋外に設置され，機器内で二酸化炭素を利用する機器の名称は。
- イ.自然冷媒ヒートポンプ給湯器
- ロ.パワーコンディショナ
- ハ.家庭用燃料電池
- ニ.水電解装置
【解説】
正しいのはイです。
写真に示すものは自然冷媒ヒートポンプ給湯器です。
【答え・イ】
