令和7年度上期

問題46

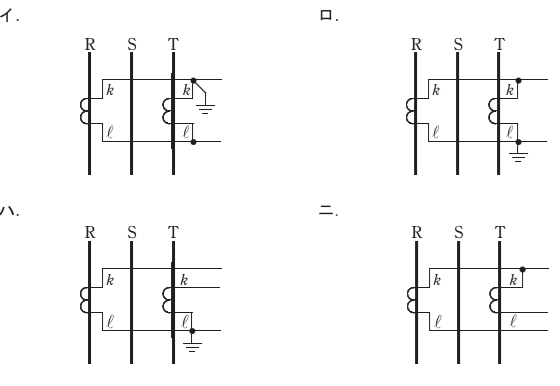

⑥で示す部分に施設する機器の複線図として，正しいものは。

---

【解説】

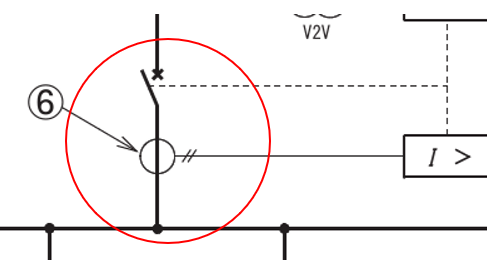

⑥の部分はこの部分です。

⑥で示す機器は変流器です。 2台の変流器の端子l相互を接続する。R相に設置した変流器の端子kをR相とし、T相に設置した変流器の端子kをT相とし過電流継電器及び電流計用切替開閉器に接続する。 変流器の二次側のD種接地工事は端子lに施す。

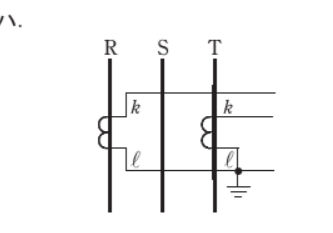

ハが正しい。

【答え・ハ】

問題47

⑦に設置する機器の役割は。
• イ.1個の電流計で各相の電流を測定するために相を切り換える。
• ロ.電流計で電流を測定するために適切な電流値に変流する。
• ハ.大電流から電流計を保護する。
• ニ.1個の電流計で負荷電流と地絡電流を測定するために切り換える。

---

【解説】

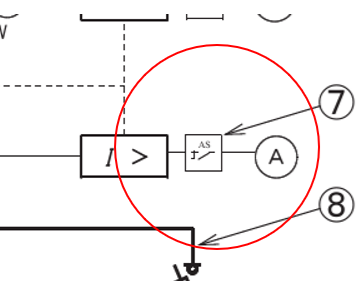

⑦の部分はこの部分です。

⑦で示すものは電流計の1次側に設置されています。
これは、電流計切替開閉器(AS)です。
1個の電流計で各相の電流を測定するために相を切り替えます。
したがってイが正しい。

【答え・イ】

問題48

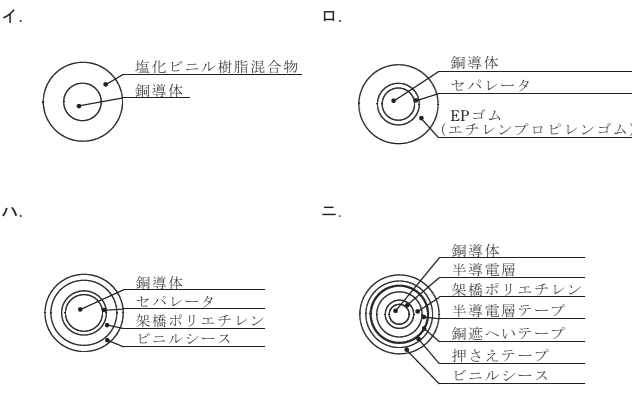

⑧で示す高圧絶縁電線(KIP)の構造は。

---

【解説】

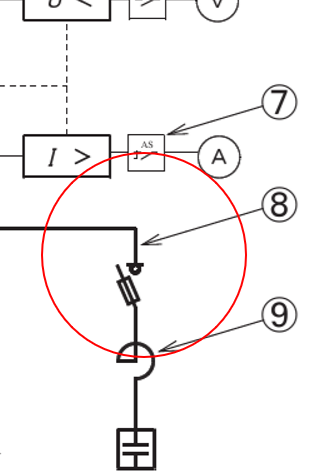

⑧の部分はこの部分です。

高圧絶縁電線(KIP)の構造は、ロです。

【答え・ロ】

問題49

⑨で示す直列リアクトルのリアクタンスとして，適切なものは。
• イ.コンデンサリアクタンスの3％
• ロ.コンデンサリアクタンスの6％
• ハ.コンデンサリアクタンスの18％
• ニ.コンデンサリアクタンスの30％

---

【解説】

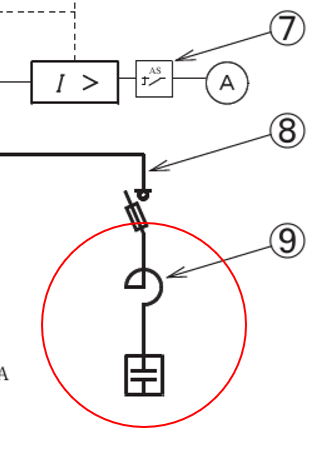

⑨の部分はこの部分です。

この問題は良く出題されますから知っておかないといけません。
6%です。
したがってイです。

【答え・ロ】

問題50

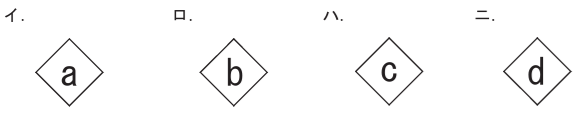

⑩で示す機器とインタロックを施す機器は。
ただし，非常用予備電源と常用電源を電気的に接続しないものとする。

---

【解説】

⑩の部分はこの部分です。

非常用予備電源と常用予備電源を電気的に接続しないように、⑩の非常用予備発電装置の直近の遮断器とインタロックを施す機器はCが適切なのでハです。

【答え・ハ】
