令和7年度上期
問題6
- 図のように，三相4線式配電線路に，定格電圧400 V，定格負荷電流100 A（消費電力 52 kW），遅れ力率0.75の三相負荷のみが接続されている。負荷の線間電圧Vrを400 Vにするための，送電端の線間電圧Vs[V]の値は。
- イ.402
- ロ.405
- ハ.408
- ニ.410
ただし，電線1線当たりの抵抗は0.04 Ωとし，線路リアクタンスは無視する。
なお，計算においては適切な近似式を用いるものとする。
【解説】
計算においては適切な近似式を用いるものとする。
とあります。これは電圧降下の公式を使いなさいということです。
負荷の線間電圧が400Vなので
送電端の線間電圧Vs[V] - 電圧降下=400V
になります。
三相4線式電圧降下の公式は
√3xIxr x cosΘ
になります。
√3 x 100 x 0.04 x 0.75=5V
になります。
したがって
送電端の線間電圧Vs[V]-5V=400
送電端線間電圧Vs[V]=405V
になります。
【答え・ロ】
問題7

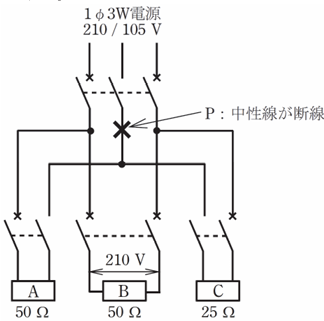

- 図のような単相3線式電路(電源電圧210 / 105 V)において，抵抗負荷A(50Ω)，B(50Ω)，C(25Ω)を使用中に，図中の 印のP点で中 性線が断線した。断線後に抵抗負荷Aに加わる電圧[V]の値は。
- イ.10
- ロ.60
- ハ.140
- ニ.180
ただし，どの配線用遮断器も動作しなかったとする。
【解説】
回路を書き換えると以下のようになります。
Aの電圧=210(50 / 50 + 25 ) = 210 / 75 = 140V
になります。
【答え・ハ】
問題8
- 定格二次電圧が210 Vの配電用変圧器がある。変圧器の一次タップ電圧が6 600 Vのとき，二次電圧は200 Vであった。一次タップ電圧を6 300 Vに変更すると，二次電圧の変化は。
- イ.10 V 上昇する。
- ロ.10 V 降下する。
- ハ.20 V 上昇する。
- ニ.20 V 降下する。
ただし，一次側の供給電圧は変わらない ものとする。
【解説】
一次電圧V1[V]は次式で求められます。
V1=6600/210 x 200=6286[V]
変更後の二次電圧V2[V]は次式で求められます。
V2=6286 x 210/6300=210[V]
したがって
200Vから210Vに変化していますので
10V上昇したことになります。
【答え・イ】
問題9
- 図のように取り付け角度が30°となるように支線を施設する場合，支線の許容張力をTS=24.8 kNとし，支線の安全率を2とすると，電線の水平張力Tの最大値［kN］は。
- イ.3.1
- ロ.6.2
- ハ.10.7
- ニ.24.8
【解説】
支線の許容張力Ts=24.8kNで、支線の安全率を2とすると、支線に加わる張力を24.8/2=12.4[kN]以下としなければならない。
このときに、電線の水平張力の最大値T[kN]は、次のようになります。
【答え・ロ】
問題10
- 三相かご形誘導電動機の始動方法として，用いられないものは。
- イ.全電圧始動(直入れ)
- ロ.スターデルタ始動
- ハ.リアクトル始動
- ニ.二次抵抗始動
【解説】
二の二次抵抗始動は三相かご形誘導電動機の始動方法として，用いられない。
【答え・ニ】
