令和6年午後過去問題
問題41
- ①で示す図記号の機器に関する記述として、正しいものは。
- イ.零相電流を検出する。
- ロ.零相電圧を検出する。
- ハ.異常電圧を検出する。
- ニ.短絡電流を検出する。
【解説】
①の部分はこの部分です。
【答え・ロ】
問題42
②で示す部分に使用するCVTケーブルとして、適切なものは。
【解説】

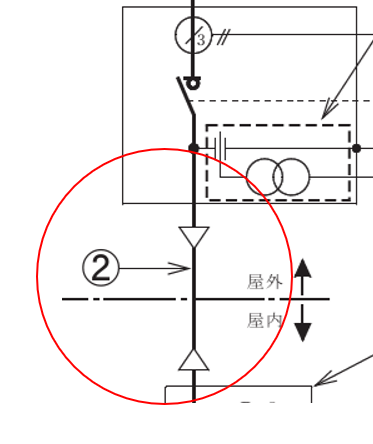

②の部分はこの部分です。
高圧CVTケーブルは、銅シールド(遮へい銅テープ)、内部半導電層、外部半導電層を有する。
ロは高圧CVケーブル
ハはVVRケーブル
ニは低圧CVTケーブル
【答え・イ】
問題43
- ③で示す機器の名称と文字記号(略号)の組合せとして、正しいものは。
- イ.電力需給用計器用変成器 EVT
- ロ.電力需給用計器用変成器 VCT
- ハ.零相計器用変圧器 ZVT
- ニ.零相計器用変圧器 ZCT
【解説】

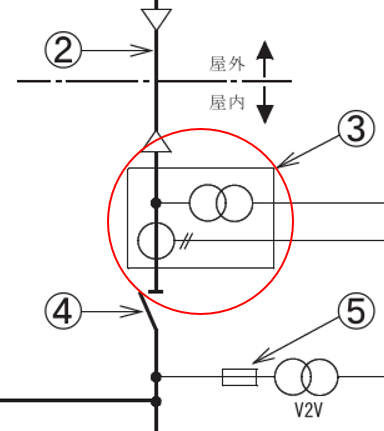

③の部分はこの部分です。
VCTは計器用変圧器と変流器を一つの箱に組み込んだもので、電力量計と組み合わせて電力測定における変成装置として用いる機器です。
【答え・ロ】
問題44

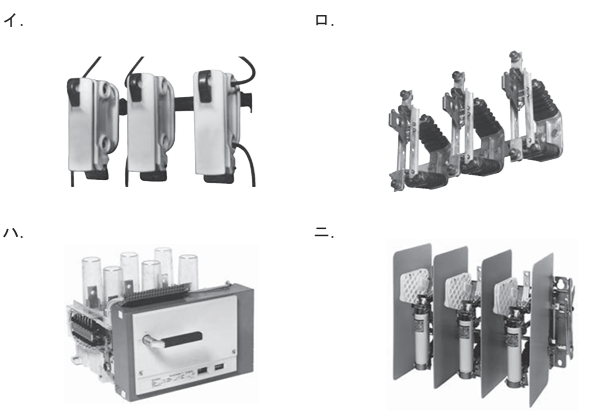

④に設置する機器は。
【解説】

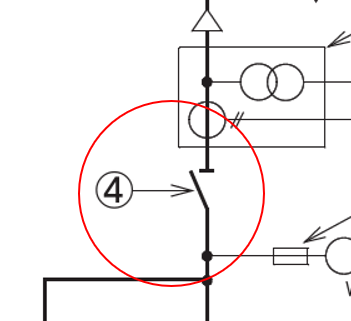

④の部分はこの部分です。
イは高圧カットアウト
ハは高圧交流遮断器
ニは限流ヒューズ付き高圧交流負荷開閉器です。
【答え・ロ】
問題45

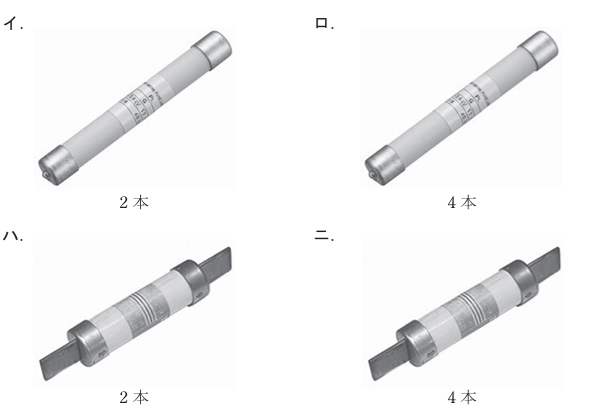

⑤の部分に施設する機器と使用する本数として、適切なものは。
【解説】

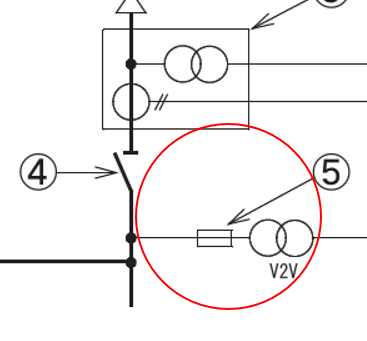

⑤の部分はこの部分です。
【答え・ロ】
