令和6年午後過去問題
問題30
- ①に示す地絡継電装置付高圧交流負荷開閉器(GR付PAS)に関する記述として、不適切なものは。
- イ.GR付PASは、保安上の責任分界点に設ける区分開閉器として用いられる。
- ロ.GR付PASの地絡継電装置は、波及事故を防止するため、一般送配電事業者との保護協調が大切である。
- ハ.GR付PASは、短絡等の過電流を遮断する能力を有しないため、過電流ロック機能が必要である。
- ニ.GR付PASの地絡継電装置は、需要家内のケーブルが長い場合、対地静電容量が大きく、他の需要家の地絡事故で不必要動作する可能性がある。このような施設には、地絡過電圧継電器を設置することが望ましい。
【解説】

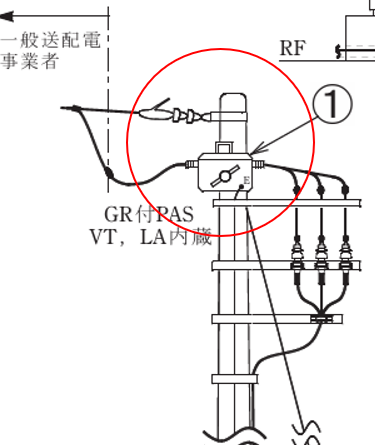

①の部分はこの部分です。
地絡方向継電器(DGR付PAS)は地絡電流の方向から構内事故か構外事故かを判断し構内事故のみPAS内の負荷開閉器(LBS)を開放する。
【答え・ニ】
問題31
- ②に示す引込柱及び高圧引込ケーブルの施工に関する記述として、不適切なものは。
- イ.A種接地工事に使用する接地線を人が触れるおそれがある引込柱の側面に立ち上げるため、地表からの高さ2m、地表下0.75mの範囲を厚さ2mm以上の合成樹脂管(CD管を除く)で覆った。
- ロ.造営物に取り付けた外灯の配線と高圧引込ケーブルを0.1m離して施設した。
- ハ.高圧引込ケーブルを造営材の側面に沿って垂直に支持点間6mで施設した。
- ニ.屋上の高圧引込ケーブルを造営材に堅ろうに取り付けた堅ろうなトラフに収め、トラフには取扱者以外の者が容易に開けることができない構造の鉄製のふたを設けた。
【解説】

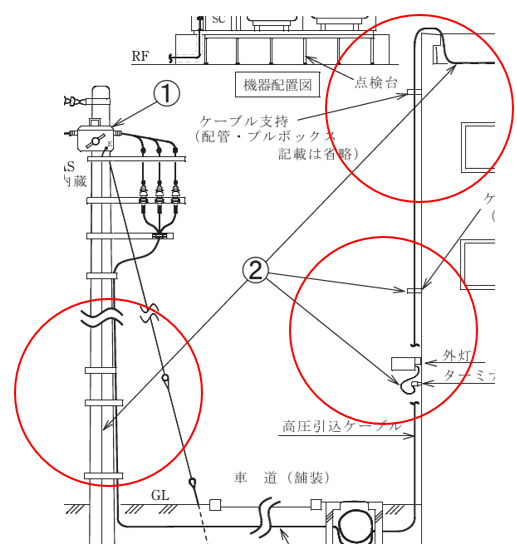

②の部分はこの部分です。
高圧引込ケーブルを0.15m離して施設した。
【答え・ロ】
問題32
- ③に示す地中にケーブルを施設する場合、使用する材料と埋設深さの組合せとして、不適切なものは。
ただし、材料はJIS規格に適合するものとする。
- イ.ポリエチレン被覆鋼管
舗装下面から0.2m - ロ.硬質ポリ塩化ビニル電線管
舗装下面から0.3m - ハ.波付硬質合成樹脂管
舗装下面から0.6m - ニ.コンクリートトラフ
舗装下面から1.2m
【解説】
③の部分はこの部分です。
舗装下面から0.2m
が誤りです。
舗装下面から0.3m
が正しいです。
【答え・イ】
問題33
- ④に示すPF・S形の主遮断装置として、必要でないものは。
- イ.過電流継電器
- ロ.ストライカによる引外し装置
- ハ.相間、側面の絶縁バリヤ
- ニ.高圧限流ヒューズ
【解説】

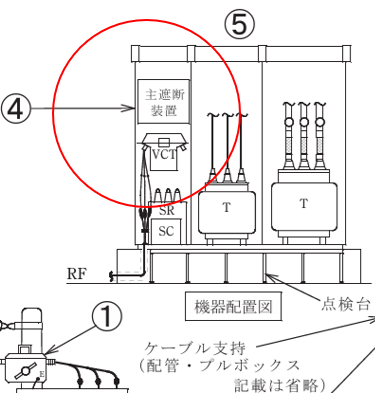

④の部分はこの部分です。
- ストライカによる引外し方式のものであること。
- 相間及び側面には、絶縁バリアが取付けてあるものであること。
【答え・イ】
問題34
- ⑤に示す高圧キュービクル内に設置した機器の接地工事に使用する軟銅線の太さに関する記述として、適切なものは。
- イ.高圧電路と低圧電路を結合する変圧器の金属製外箱に施す接地線に、直径2.0mmの軟銅線を使用した。
- ロ.LBSの金属製部分に施す接地線に、直径2.0mmの軟銅線を使用した。
- ハ.高圧進相コンデンサの金属製外箱に施す接地線に、3.5mm2の軟銅線を使用した。
- ニ.定格負担100V・Aの高圧計器用変成器の2次側電路に施す接地線に、3.5mm2の軟銅線を使用した。
【解説】

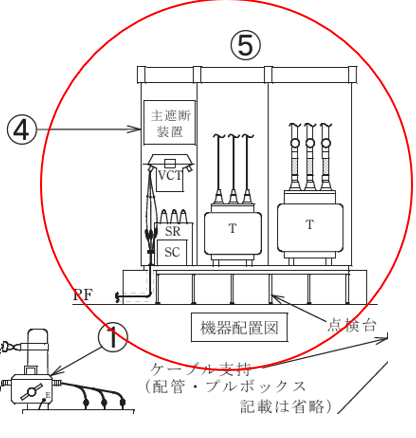

⑤の部分はこの部分です。
D種接地工事の場合は直径1.6mm以上、断面積2.0mm2以上なので正しい。
イ、ロ、ハは共にA種接地工事になりますので
D種接地工事の場合は直径2.6mm以上、断面積5.5mm2以上になります。
【答え・ニ】
問題35
- 人が触れるおそれがある場所に施設する機械器具の金属製外箱等の接地工事について、「電気設備の技術基準の解釈」に適合するものは。
- イ.使用電圧200Vの電動機の金属製の台及び外箱には、B種接地工事を施す。
- ロ.使用電圧6kVの変圧器の金属製の台及び外箱には、C種接地工事を施す。
- ハ.使用電圧400Vの電動機の金属製の台及び外箱には、D種接地工事を施す。
- ニ.使用電圧6kVの外箱のない乾式変圧器の鉄心には、A種接地工事を施す。
ただし、絶縁台は設けないものとする。
【解説】
これは適合するものを選ぶ問題なので間違えないようにしましょう。
正しいのは二です。
イは使用電圧200Vの電動機の金属製の台及び外箱には、D種接地工事を施す。
ロは使用電圧6kVの変圧器の金属製の台及び外箱には、A種接地工事を施す。
ハは使用電圧400Vの電動機の金属製の台及び外箱には、D種接地工事を施す。
【答え・ニ】
