令和6年午後過去問題
問題11
- トップランナー方式で製造されていない三相誘導電動機について、ファン等の負荷機器はそのままで、電動機のみ同容量のトップランナー方式のものに更新する場合における留意点の記述として、誤っているものは。
- イ.更新後は電動機が大きくなる場合がある。
- ロ.電動機の回転速度が増すため、負荷機器に与える運転能力への注意を要する。
- ハ.始動電流が小さくなるため、保護装置である配線用遮断器、電磁開閉器など適正化の検討が必要となる。
- ニ.電動機発生トルクが大きくなるおそれがあり、減速機と直結している場合、機械強度の適正化の検針が必要となる。
【解説】
まず、トップランナー方式の目的とはトップランナー方式は、エネルギー消費効率の高い製品を促進し、全体的なエネルギー消費を削減することを目的とするとあります。
誤っている記述はハです。
今回の問題は難しいと思います。
まずポイントは
ファン等の負荷機器はそのままです。
電動機のみ同容量のトップランナー方式に変更する。
とあります。
つまり
イは更新後は電動機は小さくなります。
ロは電動機の回転速度は減少します。
二は電動機発生トルクは小さくなる。
【答え・ハ】
問題12
- LEDランプの記述として、誤っているものは。
- イ.LEDランプは、発光ダイオードを用いた照明用光源である。
- ロ.白色LEDランプは、一般に青色のLEDと黄色の蛍光体による発光である。
- ハ.LEDランプの発光効率は、白熱灯の発光効率に比べて高い。
- ニ.LEDランプの発光原理は、ホトルミネセンスである。
【解説】
誤っているのは二です。
LEDランプの発光原理は、エレクトロルミネセンスです。
【答え・ニ】
問題13
- 蓄電池に関する記述として、正しいものは。
- イ.鉛蓄電池の電解液は、希硫酸である。
- ロ.アルカリ蓄電池の放電の程度を知るためには、電解液の比重を測定する。
- ハ.アルカリ蓄電池は、過放電すると充電が不可能になる。
- ニ.単一セルの起電力は、鉛蓄電池よりアルカリ蓄電池の方が高い。
【解説】
この問題も知識問題です。
正しいのはイです。
鉛蓄電池の電解液は、希硫酸である。
ロはアルカリ蓄電池は、放電、充電による比重の変化はありませんので電解液の比重を測定する必要はありません。
ハはアルカリ蓄電池は、過放電しても充電はできます。
二ですが単一セルの起電力は、鉛蓄電池は2Vでアルカリ蓄電池は1.2Vです。
【答え・イ】
問題14

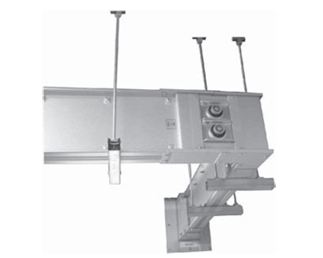

- 写真に示すものの名称は。
- イ.金属ダクト
- ロ.バスダクト
- ハ.トロリーバスダクト
- ニ. 銅帯
【解説】
写真に示すものはバスダクトです。
これは知識問題として覚えておいてください。
良く出題されています。
【答え・ロ】
問題15

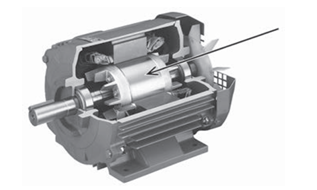

- 写真の三相誘導電動機の構造において矢印で示す部分の名称は。
- イ.固定子巻線
- ロ.回転子鉄心
- ハ.回転軸
- ニ.ブラケット
【解説】
矢印の部分はロの回転子鉄心です。
【答え・ロ】
