令和6年度上期
問題46

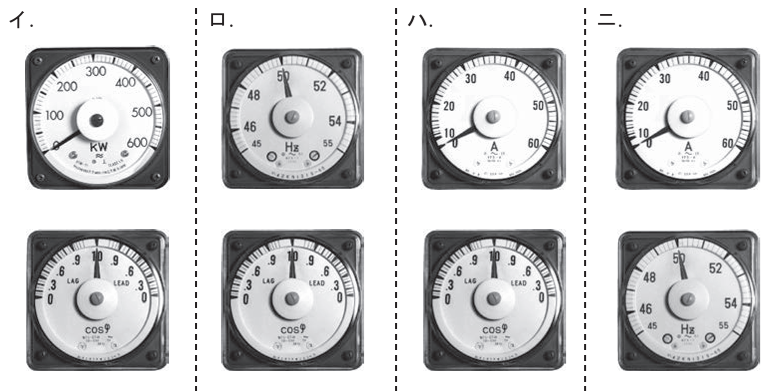

⑥に設置する機器の組合せとして、正しいものは。
【解説】

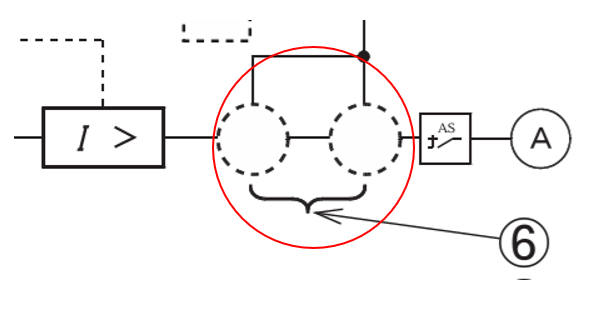

⑥の部分はこの部分です。
その2要素が必要なものは電力計と力率計になります。
したがってイが正しい。
【答え・イ】
問題47
⑦で示す部分の相確認に用いるものは。
【解説】

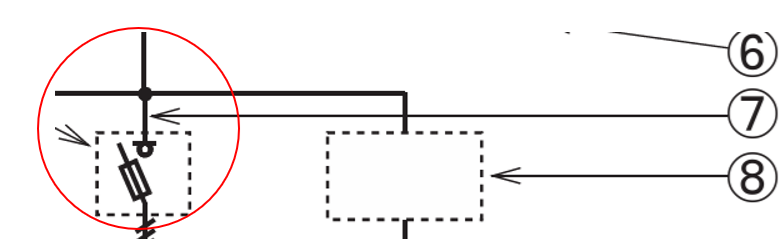

⑦の部分はこの部分です。
検相器でも低圧側と高圧側がありますが
⑦は高圧側になるので、高圧検相器が用いられます。

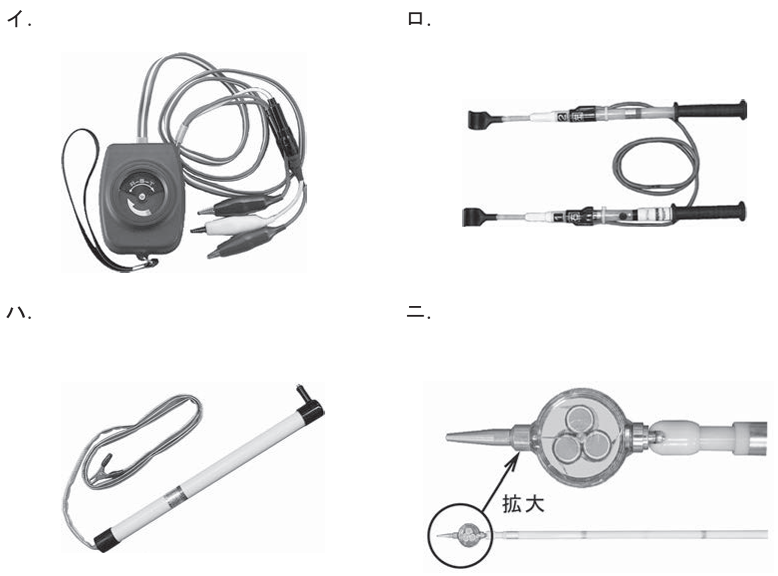

写真ではロになります。
イが低圧用の検相器です。
ハは放電棒です。
二は特高用の検電器です。
【答え・ロ】
問題48
- ⑧で示す部分に設置できる機器は。
- イ.限流ヒューズ付高圧交流負荷開閉器
- ロ.断路器
- ハ.高圧気中負荷開閉器
- ニ.ヒューズ付高圧カットアウト
【解説】

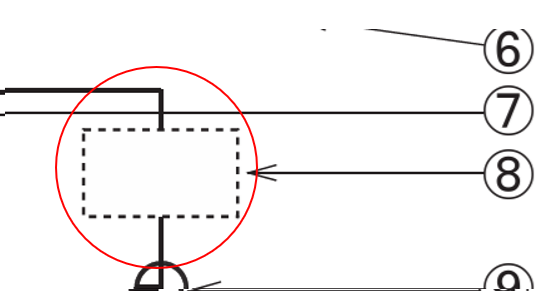

⑧の部分はこの部分です。
(LBS)です。
限流ヒューズ付高圧交流負荷開閉器
【答え・イ】
問題49
- ⑨で示す機器の役割として、誤っているものは。
- イ.コンデンサ回路の突入電流を抑制する。
- ロ.コンデンサの残留電荷を放電する。
- ハ.電圧波形のひずみを改善する。
- ニ.第5調波等の高調波障害の拡大を防止する。
【解説】

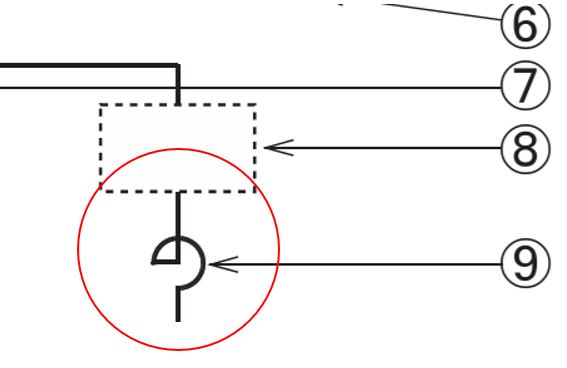

⑨の部分はこの部分です。
誤っているのはハです。
その他イ、ハ、二は正しい記述です。
因みにロの説明は放電コイルのことです。
【答え・ロ】
問題50
- ⑩で示す動力制御盤内から電動機に至る配線で、必要とする電線本数(心線数)は。
- イ.3
- ロ.4
- ハ.5
- ニ.6
【解説】

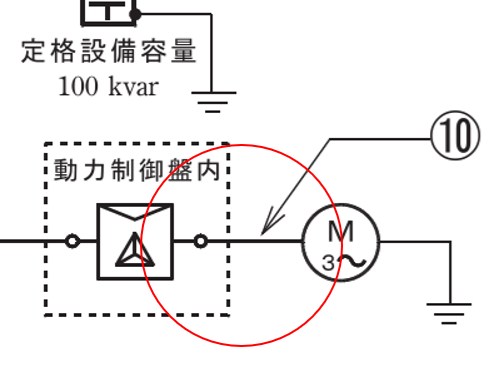

⑩の部分はこの部分です。
【答え・ニ】
