令和6年度上期
問題41
- ①で示す図記号の機器に関する記述として、正しいものは。
- イ.零相電流を検出する。
- ロ.短絡電流を検出する。
- ハ.欠相電圧を検出する。
- ニ.零相電圧を検出する。
【解説】

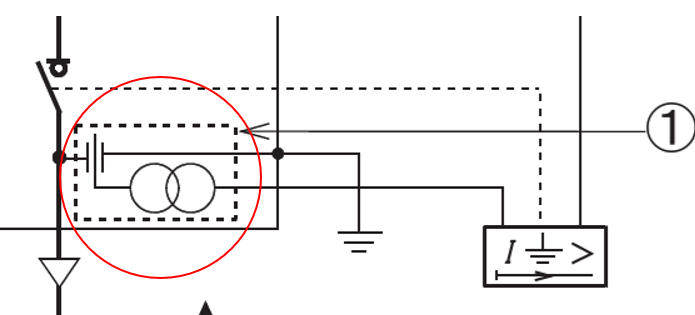

①の部分はこの部分です。
役割は漏洩電流の流れ方向を判定するために零相電圧を検出する。
したがって正しいのは二の零相電圧を検出する。
【答え・ニ】
問題42
- ②に設置する単相機器の必要最小数量は。
- イ.1
- ロ.2
- ハ.3
- ニ.4
【解説】

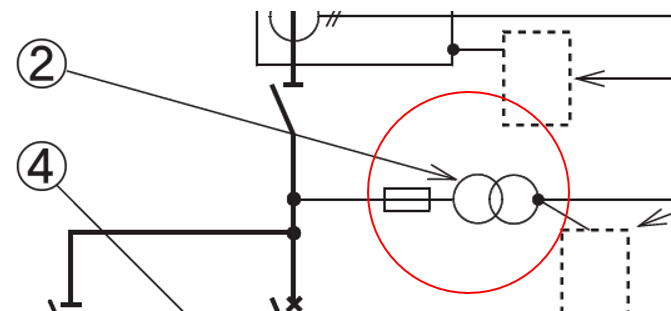

②の部分はこの部分です。
2台をV結線で使用し三相の電圧を検出する。
したがってロの2台必要です。
【答え・ロ】
問題43

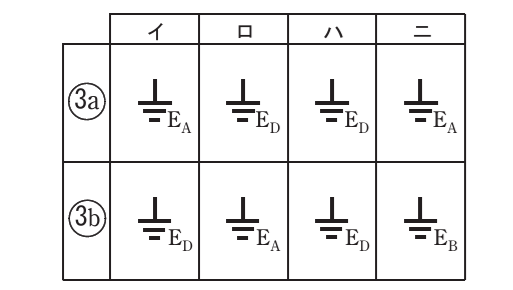

図中の〇3a〇3bに入る図記号の組合せとして、正しいものは。
【解説】
正しいのはイです。
〇3aはA種接地工事
〇3bはD種接地工事
です。
〇3aは電力需給用計器用変成器(CVT)で高圧機器になるのでA種接地工事が必要になります。
〇3bは計器用変圧器(VT)の二次側になるので低圧側(110V)でD種接地工事が必要になります。
【答え・イ】
問題44
- ④で示す機器の役割は。
- イ.高圧電路の電流を変流する。
- ロ.電路に侵入した過電圧を抑制する。
- ハ.高電圧を低電圧に変圧する。
- ニ.地絡電流を検出する。
【解説】

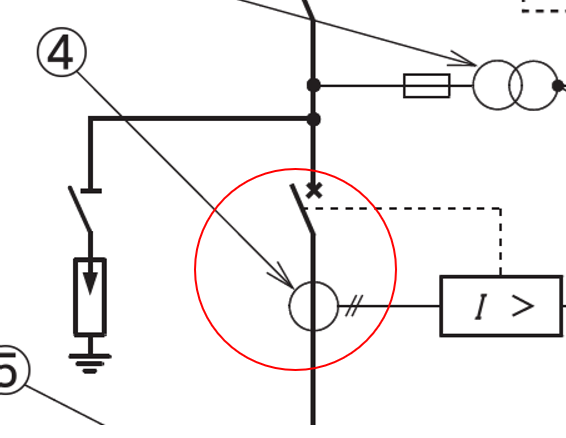

④の部分はこの部分です。
変流器の役割は高圧電流を低圧電流に変流します。
したがってイが正しい。
【答え・イ】
問題45

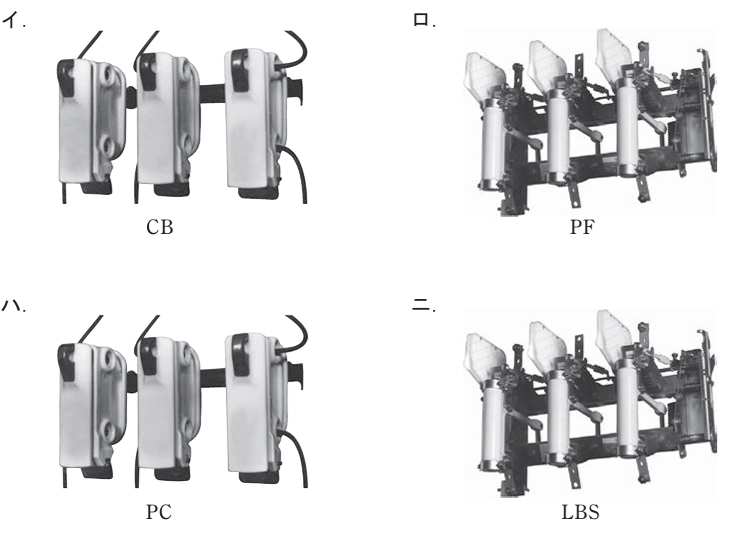

⑤で示す図記号の機器と文字記号(略号)の組合せとして、正しいものは。
【解説】

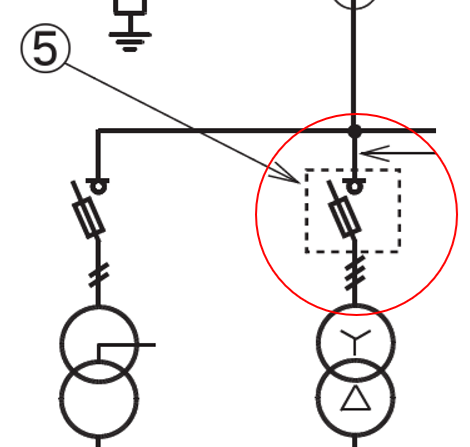

⑤の部分はこの部分です。
したがって二が正しい。
【答え・ニ】
