令和6年度上期
問題30
- ①に示す地絡継電装置付高圧交流負荷開閉器(SOG機能付)に関する記述として、不適切なものは。
- イ.SOGは、需要家側高圧電路の短絡事故により短絡電流が流れたとき、負荷開閉器を一旦ロックし、一般送配電事業者側の遮断装置の動作後、無充電の状態で自動的に負荷開閉器を開路する。
- ロ.SOGは、需要家側高圧電路の地絡事故により地絡電流が流れたとき、負荷開閉器を一旦ロックし、一般送配電事業者側の遮断装置の動作後、無充電の状態で自動的に負荷開閉器を開路する。
- ハ.地絡継電装置は、需要家内のケーブルが長い場合、対地静電容量が大きく、他の需要家の地絡事故で不必要動作する可能性がある。このような施設には、地絡方向継電装置を設置することが望ましい。
- ニ.地絡継電装置は、波及事故を防止するため、一般送配電事業者側との保護協調が必要である。
【解説】

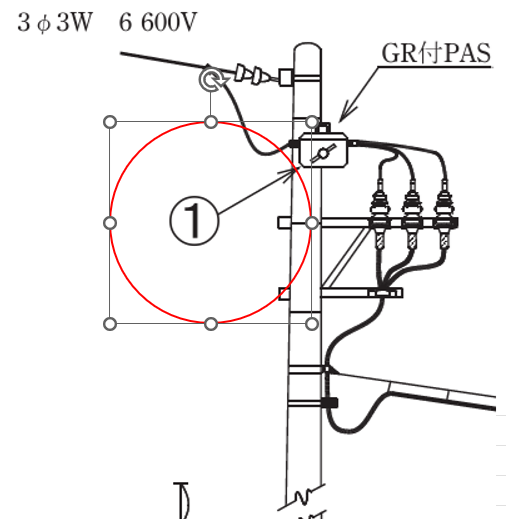

①の部分はこの部分です。
誤っているのはロです。
短絡事故の場合は、負荷開閉器を一旦ロックし、一般送配電事業者側の遮断装置の動作後、無充電の状態で自動的に負荷開閉器を開路する。
地絡事故の場合は、ロックせず負荷開閉器を開路します。
【答え・ロ】
問題31
- ②に示す高圧架空引込ケーブルによる、引込線の施工に関する記述して、不適切なものは。
- イ.高圧ケーブルの高さを地表上3mとした。
- ロ.高圧ケーブルをハンガーにより、ちょう架用線に0.5mの間隔で支持する方法とした。
- ハ.ちょう架用線に使用する金属体には、D種接地工事を施した。
- ニ.ちょう架用線は、風圧などを考慮した合成荷重に耐えるように引張強さに対する安全率を2.5以上として施工した。
【解説】

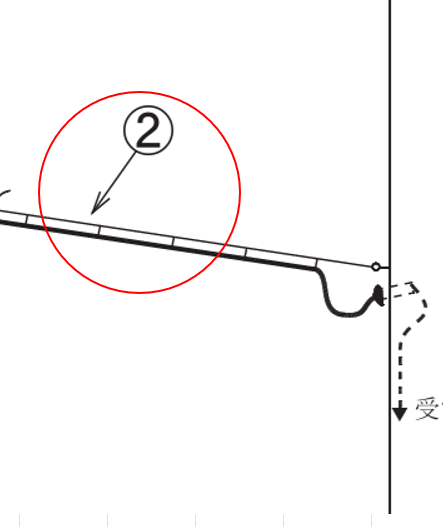

②の部分はこの部分です。
イが誤っています。
正しくは
高圧ケーブルの高さを地表上3.5mとした。
【答え・イ】
問題32
- ③に示すVTに関する記述として、誤っているものは。
- イ.VTには、定格負担(単位[V・A])があり、定格負担以下で使用する必要がある。
- ロ.VTの定格二次電圧は、110Vである。
- ハ.VTの電源側には、十分な定格遮断電流を持つ限流ヒューズを取り付ける。
- ニ.遮断器の操作電源の他、所内の照明電源としても使用することができる。
【解説】

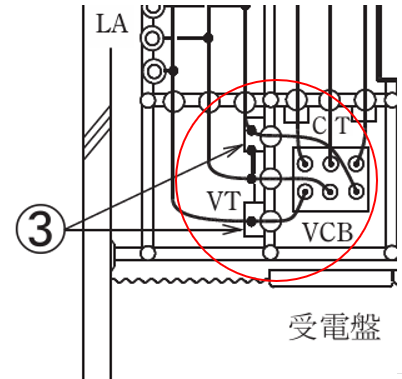

③の部分はこの部分です。
照明電源には使用できません。
【答え・ニ】
問題33
- ④に示す低圧配電盤に設ける過電流遮断器として、不適切なものは。
- イ.単相3線式(210/105V)電路に設ける配線用遮断器には3極2素子のものを使用した。
- ロ.電動機用幹線の許容電流が100Aを超え、過電流遮断器の標準の定格に該当しないので、定格電流はその値の直近上位のものを使用した。
- ハ.電動機用幹線の過電流遮断器は、電線の許容電流の3.5倍のものを取り付けた。
- ニ.電灯用幹線の過電流遮断器は、電線の許容電流以下の定格電流のものを取り付けた。
【解説】

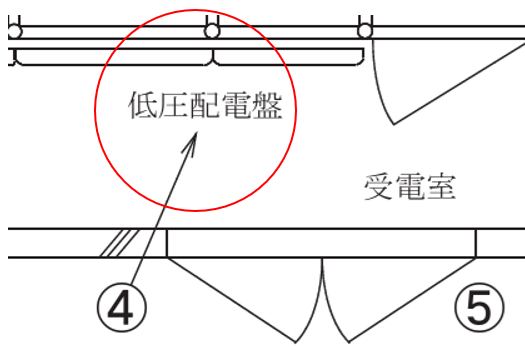

④の部分はこの部分です。
3.5倍のものを取り付けた。
が誤りです。
低圧の電動機用幹線の過電流遮断器は電線の許容電流の2.5倍か電動機の定格電流の3倍+他の電気使用機械器具の定格電流の何れか小さい方です。
【答え・ハ】
問題34
- ⑤の高圧屋内受電設備の施設又は表示について、「電気設備の技術基準の解釈」で示されていないものは。
- イ.出入口に火気厳禁の表紙をする。
- ロ.出入口に立ち入りを禁止する旨を表示する。
- ハ.出入口に施錠装置等を施設して施錠する。
- ニ.堅ろうな壁を施設する。
【解説】

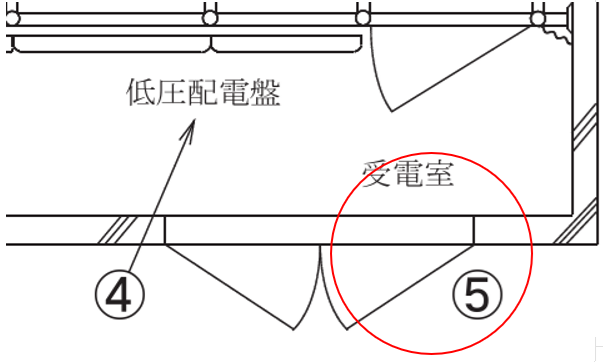

⑤の部分はこの部分です。
火気厳禁は不要です。
【答え・イ】
問題35
- 人が触れる恐れがある場所に施設する機械器具の金属製外箱等の接地工事について、「電気設備の技術基準の解釈」に適合するものは。
- イ.使用電圧200Vの電動機の金属製の台及び外箱には、B種接地工事を施す。
- ロ.使用電圧6kVの変圧器の金属製の台及び外箱には、C種接地工事を施す。
- ハ.使用電圧400Vの電動機の金属製の台及び外箱には、D種接地工事を施す。
- ニ.使用電圧6kVの外箱のない乾式変圧器の鉄心には、A種接地工事を施す。
ただし、絶縁台は設けないものとする。
【解説】
正しいのは二です。
使用電圧6kVの外箱のない乾式変圧器の鉄心には、A種接地工事が必要です。
イはD種接地工事
ロはA種接地工事
ハはC種接地工事
が必要です。
【答え・ニ】
