令和6年度上期
問題26

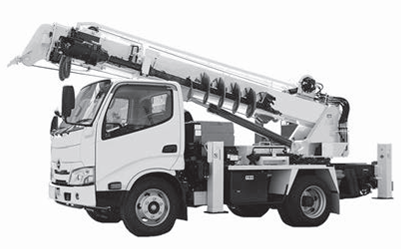

- 写真に示す電気工事に使用する車両の用途は。
- イ.高所での作業時に使用する。
- ロ.電柱の穴堀建柱作業に使用する。
- ハ.重量物運搬に使用する。
- ニ.地中埋設管設置のための堀削に使用する。
【解説】
写真に示す車は穴掘建柱車（ポールセッター）です。
この車は電柱の穴堀建柱作業に使用します。
イは高所作業車
ハはクレーン車
二はショベルカー
のことです。
【答え・ロ】
問題27
- 使用電圧300V以下のケーブル工事による低圧屋内配線において、不適切なものは。
- イ.架橋ポリエチレン絶縁ビニルシースケーブルをガス管と接触しないように施設した。
- ロ.ビニル絶縁ビニルシースケーブル(丸形)を造営材の側面に沿って、支持点間を1.5mにして施設した。
- ハ.乾燥した場所で長さ2mの金属製の防護管に収めたので、金属管のD種接地工事を省略した。
- ニ.点検できない隠ぺい場所にビニルキャブタイヤケーブルを使用して施設した。
【解説】
点検できない隠ぺい場所には、ビニルキャブタイヤケーブルは使用できないので二が誤りです。
【答え・ニ】
問題28
- 合成樹脂管工事に使用できない絶縁電線の種類は。
- イ.600Vビニル絶縁電線
- ロ.600V二種ビニル絶縁電線
- ハ.600V耐熱性ポリエチレン絶縁電線
- ニ.屋外用ビニル絶縁電線
【解説】
この問題は毎年出題されている問題なので即答してほしい問題です。
二の屋外用ビニル絶縁電線(OW)は使用できません。
屋外用ビニル絶縁電線(OW)は碍子引き工事のみです。
【答え・ニ】
問題29
- 電気自動車等から供給設備を介して、一般用電気工作物に電気を供給する場合の施設に関する記述として、誤っているものは。
- イ.電気自動車等の出力は20kW未満で、低圧幹線の許容電流以下にする。
- ロ.電路に地絡が生じたときに、自動的に電路を遮断する装置を施設する。
- ハ.電路に過電流が生じたときに、自動的に電路を遮断する装置を施設する。
- ニ.対地電圧が150Vを超え450V以下の場合において、電気自動車等と供給設備を接続する電線は、2種キャブタイヤケーブルと同等以上の性能を有するものであるとともに、使用環境を想定した性能を有する電線を使用する。
【解説】
イが誤りです。
正しくは
電気自動車等の出力は10kW未満で、低圧幹線の許容電流以下にする。
になります。
【答え・イ】
