令和6年度上期
問題21
- キュービクル式高圧受電設備の特徴として、誤っているものは。
- イ.接地された金属製箱内に機器一式が収容されるので、安全性が高い。
- ロ.屋外に施設する場合であっても、小動物の侵入を考慮する必要がない。
- ハ.開放形受電設備に比べ、より小さな面積に設置できる。
- ニ.開放形受電設備に比べ、現地工事が簡単となり工事期間も短縮できる。
【解説】
誤っているのはロです。
小動物の侵入を考慮する必要がない。
という記述は明らかに間違いです。
屋外でも小動物が侵入する可能性があります。
あとのイ、ハ、二は正しい記述です。
【答え・ロ】
問題22

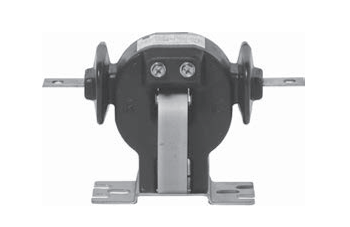

- 写真に示す機器の用途は。
- イ.零相電流を検出する。
- ロ.高電圧を低電圧に変成し、計器での測定を可能にする。
- ハ.進相コンデンサに接続して投入時の突入電流を抑制する。
- ニ.大電流を小電流に変成し、計器での測定を可能にする。
【解説】
写真に示すのは変流器(CT)です。
変流器は、大電流を小電流に変成し、計器での測定を可能にする。
したがって二が正しい。
イは零相変流器
ロは変圧器(VT)
ハは直列リアクトル
のことです。
【答え・ニ】
問題23
- 写真に示す機器の文字記号(略号)は。
- イ.DS
- ロ.PAS
- ハ.LBS
- ニ.VCB
【解説】
正しいのは二の高圧真空遮断器です。
イのDSは断路器
ロのPASは高圧気中開閉器
ハのLBSは高圧交流負荷開閉器
のことです。
【答え・ニ】
問題24
- 600Vビニル絶縁電線の許容電流(連続使用時)に関する記述として、適切なものは。
- イ.電流による発熱により、電線の絶縁物が著しい劣化をきたさないようにするための限界の電流値。
- ロ.電流による発熱により、絶縁物の温度が80℃となる時の電流値。
- ハ.電流による発熱により、電線が溶断する時の電流値。
- ニ.電圧降下を許容範囲に収めるための最大の電流値。
【解説】
正しいのはイの
電流による発熱により、電線の絶縁物が著しい劣化をきたさないようにするための限界の電流値です。
【答え・イ】
問題25
- 写真に示す配線器具の名称は。
- イ.接地端子付コンセント
- ロ.抜止形コンセント
- ハ.防雨形コンセント
- ニ.医用コンセント
【解説】
正しいのは二の医用コンセント
特徴としてコンセントの真ん中にHと記載があります。
これはHospital(病院)のHのことです。
【答え・ニ】
