令和6年度上期
問題11
- 変圧器の損失に関する記述として、誤っているものは。
- イ.銅損と鉄損が等しいときに変圧器の効率が最大となる。
- ロ.無負荷損の大部分は鉄損である。
- ハ.鉄損にはヒステリシス損と渦電流損がある。
- ニ.負荷電流が2倍になれば銅損は2倍になる。
【解説】
二が誤りです。
負荷電流が2倍になれば銅損は22倍になるので4倍になります。
鉄損は出力に関係なく一定です。
銅損は電流の二乗に比例する。
あとは正しい記述です。
【答え・ニ】
問題12
- 床面上2mの高さに、高度1000cdの点光源がある。点光源直下の床面照度[lx]は。
- イ.250
- ロ.500
- ハ.750
- ニ.1000
【解説】
式に代入すると
E=1000/22=1000/4=250lx
になります。
【答え・イ】
問題13
- 静電気現象と光導電現象の両方を応用したものは。
- イ.電子レンジ
- ロ.電気集じん装置
- ハ.レーザプリンタ
- ニ.リニアモータ
【解説】
これは知識問題です。
少し難しいと思います。
正しいのはハのレーザプリンタです。
イはマイクロ波による誘電加熱です。
ロは静電気現象です。
二は電磁力と電磁誘導です。
【答え・ハ】
問題14

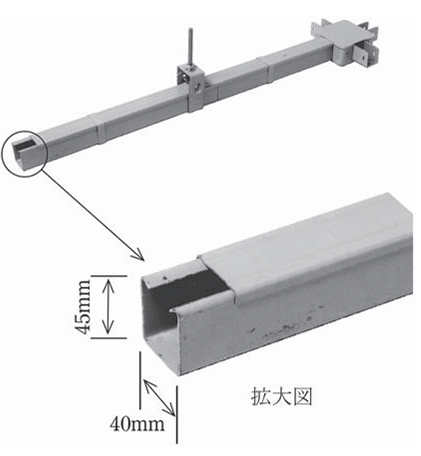

- 写真に示す材料の名称は。
- イ.金属ダクト
- ロ.二種金属製線ぴ
- ハ.フロアダクト
- ニ.ライティングダクト
【解説】
写真に示すものは二種金属製線ぴです。
【答え・ロ】
問題15

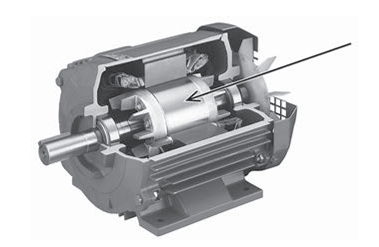

- 写真の三相誘導電動機の構造において矢印で示す部分の名称は。
- イ.固定子巻き線
- ロ.回転子鉄心
- ハ.回転軸
- ニ.ブラケット
【解説】
矢印のところは回転子鉄心です。
【答え・ロ】
