令和5年午後
問題41
- ①の部分に設置する機器は。
- イ.配線用遮断器
- ロ.電磁接触器
- ハ.電磁開閉器
- ニ.漏電遮断器(過負荷保護付)
【解説】

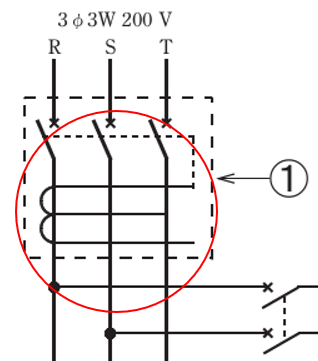

①の部分はこの部分です。
①の部分に零相変流器があります。
零相変流器があるのは漏電遮断器です。
【答え・ニ】
問題42
- ②で示す図記号の接点の機能は。
- イ.手動操作手動復帰
- ロ.自動操作手動復帰
- ハ.手動操作自動復帰
- ニ.限時動作自動復帰
【解説】

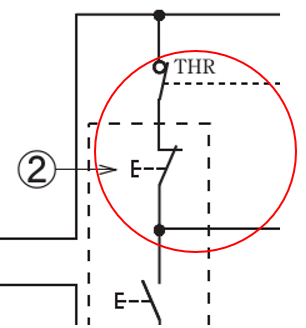

②の部分はこの部分です。
ハの手動操作自動復帰です。
【答え・ハ】
問題43
③で示す機器は。
【解説】
正しいのは二です。
図ではONスイッチとOFFスイッチが一つになっています。
したがってONとOFFで構成されているスイッチは二です。
【答え・ニ】
問題44
④で示す部分に使用される接点の図記号は。
【解説】
正しいのはロです。
この回路は三相誘導電動機を、押しボタンで始動させる回路になります。
また②の部分はタイマーの設定時間により停止させます。
これはイ、ロ、ハ、二の記号の動作を覚えておかないと難しい問題ですが
ここにはロの記号を使います。
②の動作をもう少し詳しく解説すると
PBon(押しボタンを)を押すとモータが運転を開始し②のタイマーで設定した時間で回路の限時動作限時復帰の
ブレーク接点が切れ、電磁接触器(MC)がOFFになりモータが停止します。
【答え・ロ】
問題45

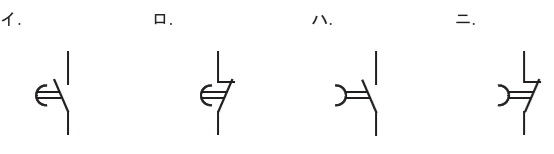

⑤で示す部分に使用されるブザーの図記号は。
【解説】
この問題はブザーの回路記号を知っているかかどうかの問題になります。
ブザーの記号はイです。
ハはベルで
ロと二はこんな記号私は知りません。
【答え・イ】
