令和5年午後
問題26

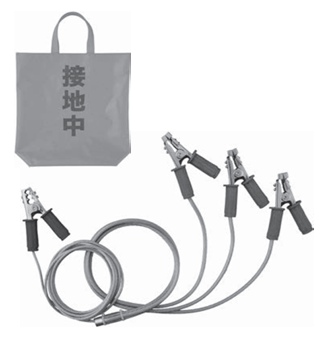

- 写真の器具の使用方法の記述として、正しいものは。
- イ.墜落制止器具の一種で高所作業時に使用する。
- ロ.高圧受電設備の工事や点検時に使用し、誤送電による感電事故の防止に使用する。
- ハ.リレー試験時に使用し、各所のリレーに接続する。
- ニ.変圧器等の重量物を吊り下げ運搬、揚重に使用する。
【解説】
正しいのはロです。
写真に示すものはアースフック(短絡接地器具)です。
高圧受電設備の工事や点検時に使用し、誤送電による感電事故の防止に使用します。
【答え・ロ】
問題27
- 自家用電気工作物において、低圧の幹線から分岐して、水気のない場所に施設する低圧用の電気機械器具に至る低圧分岐回路を設置する場合において、不適切なものは。
- イ.低圧分岐回路の適切な箇所に開閉器を施設した。
- ロ.低圧分岐回路に過電流が生じた場合に幹線を保護できるよう、幹線にのみ過電流遮断器を施設した。
- ハ.低圧分岐回路に、Eの表示のある漏電遮断器(定格感度電流が15mA以下、動作時間が0.1秒以下の電流動作型のものに限る。)を施設した。
- ニ.低圧の分岐回路は、他の配線等との混触による火災のおそれがないよう施設した。
【解説】
誤っているのはロです。
幹線にのみ過電流遮断器を施設した。
の部分が誤りです。
【答え・ロ】
問題28
- 合成樹脂管工事に使用できない絶縁電線の種類は。
- イ.600Vビニル絶縁電線
- ロ.600V二種ビニル絶縁電線
- ハ.600V耐熱性ポリエチレン絶縁電線
- ニ.屋外用ビニル絶縁電線
【解説】
二の屋外用ビニル絶縁電線(OW)は使用できません。
屋外用ビニル絶縁電線(OW)は、合成樹脂管工事に使用することができません。
【答え・ニ】
問題29
- 低圧配線と弱電流電線とが接近又は交差する場合、又は同一ボックスに収める場合の施工方法として、誤っているものは。
- イ.埋込型コンセントを収める合成樹脂製ボックス内に、ケーブルと弱電流電線との接触を防ぐため堅ろうな隔壁を設けた。
- ロ.低圧配線を金属管工事で施設し、弱電流電線と同一の金属製ボックスに収めた場合、ボックス内に堅ろうな隔壁を設け、金属製部分にはD種接地工事を施した。
- ハ.低圧配線を金属ダクト工事で施設し、弱電流電線と同一ダクトで施設する場合、ダクト内に堅ろうな隔壁を設け、金属製部分にはC種接地工事を施した。
- ニ.絶縁電線と同等の絶縁効力があるケーブルを使用したリモコンスイッチ用弱電流電線(識別が容易にできるもの)を、低圧配線と同一の配管に収めて施設した。
【解説】
誤っているのはロです。
低圧配線を金属管工事で施設し、弱電流電線と同一の隔壁板付金属製ボックスの場合はC種接地工事が必要です。
金属製部分にはD種接地工事を施した。
の部分が誤りです。
【答え・ロ】
