令和5年午後
問題21
- B種接地工事の接地抵抗値を求めるのに必要とするものは。
- イ.変圧器の高圧側電路の1線地絡電流[A]
- ロ.変圧器の容量[kV・A]
- ハ.変圧器の高圧側ヒューズの定格電流[A]
- ニ.変圧器の低圧側電路の長さ[m]
【解説】
変圧器の低圧側に施すB種接地工事の接地抵抗値RB[Ω]は、高圧側電路の1線地絡電流[A]によって次のようにして決める。
【答え・イ】
問題22
- 写真に示す機器の用途は。
- イ.高電圧を低電圧に変圧する。
- ロ.大電流を小電流に変流する。
- ハ.零相電圧を検出する。
- ニ.コンデンサの回路投入時の突入電流を抑制する。
【解説】
正しいのはイの高電圧を低電圧に変圧する。
です。

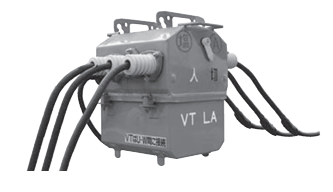

写真の機器は計器用変圧器(VT)です。
ロは変流器(CT)
ハは零相電圧検出装置(ZPD)
二は直列リアクトル
のことです。
【答え・イ】
問題23
- 写真に示す過電流蓄勢トリップ付地絡トリップ形(SOG)の地絡継電装置付高圧交流負荷開閉器(GR付PAS)の記述として、誤っているものは。
- イ.一般送配電事業者の配電線への波及事故の防止に効果がある。
- ロ.自家用側の高圧電路に地絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。
- ハ.自家用側の高圧電路に短絡事故が発生したとき、一般送配電事業者の配電線を停止させることなく、自動遮断する。
- ニ.自家用側の高圧電路に短絡事故が発生したとき、一般送配電事業者の配電線を一時停止させることがあるが、配電線の復旧を早期に行うことができる。
【解説】
誤っているのはハです。
地絡継電装置付高圧交流負荷開閉器(GR付PAS)の短絡時の特徴として
- PAS側では短絡事故が起きた事を記録する。
- 上位の一般送配電事業者の配電線側の遮断器で一時停止させる。
- 上位の無電圧と、短絡が解消した事を確認し、PASを開放する。
- 一般送配電事業者の配電線側で短絡が解除した事を確認し、配電線側の遮断器が通電する。
が誤りです。
停止させなければなりません。
【答え・ハ】
問題24

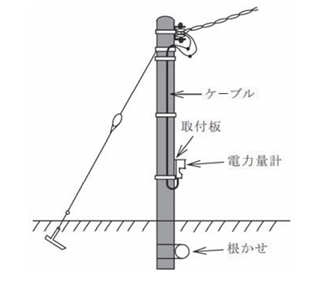

- 引込柱の支線工事に使用する材料の組合せとして、正しいものは。
- イ.亜鉛めっき鋼より線、玉がいし、アンカ
- ロ.耐張クランプ、巻付グリップ、スリーブ
- ハ.耐張クランプ、玉がいし、亜鉛めっき鋼より線
- ニ.巻付グリップ、スリーブ、アンカ
【解説】
支線工事は電柱と地中とを支える部分の工事のことです。
【答え・イ】
問題25
- 写真に示す材料の名称は。
- イ.ボードアンカ
- ロ.インサート
- ハ.ボルト型コネクタ
- ニ.ユニバーサルエルボ
【解説】

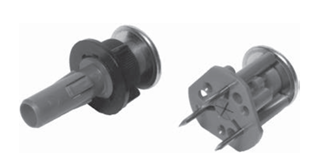

写真に示すものはロのインサートです。
インサートはコンクリート天井に埋め込んで、照明器具等を支持する吊り下げボルトを取り付けるためのものです。
【答え・ロ】
