令和5年午後
問題16

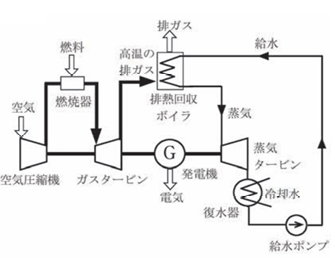

- 図に示す発電方式の名称で、最も適切なものは。
- イ.熱併給発電(コージュネレーション)
- ロ.燃料電池発電
- ハ.スターリングエンジン発電
- ニ.コンバインドサイクル発電
【解説】
正しいのは二のコンバインドサイクル発電です。
コンバインドサイクルはガスタービンと蒸気タービンを組み合わせた発電方式です。
最初に圧縮空気の中で燃料を燃やしてガスを発生させ、その圧力でガスタービンを回して発電を行います。
ガスタービンを回し終わった排ガスの余熱を使って水を沸騰させ、蒸気タービンによる発電を行う。
【答え・ニ】
問題17
- 有効落差100m、使用水量20m3/sの水力発電所の発電機出力[MW]は。
- イ.1.9
- ロ.12.7
- ハ.16.7
- ニ.18.7
ただし、水車と発電機の総合効率は85%とする。
【解説】
この問題は水力発電の出力の公式を覚えておかないと解けない問題です。
【水力発電の公式】
P=9.8QHη[kw]
- Q:水量(m3/s)
- H:有効落差(m)
- η:効率
P=9.8QHη[kw]
=9.8 x 100 x 20 x 0.85=16,660[kw]
単位が[MW]で求めないといけないので
16.7[MW]になります。
したがってハが正解です。
【答え・ハ】
問題18
- 高圧ケーブルの電力損失として、該当しないものは。
- イ.抵抗損
- ロ.誘電損
- ハ.シース損
- ニ.鉄損
【解説】
鉄損は、変圧器の鉄心に渦電流が流れて生ずる渦電流損等で、電力ケーブルでは生じない。
高圧ケーブルの電力喪失には3種類あり抵抗損、誘電損、シース損です。
- 抵抗損：ケーブル内の導体に電流が流れることによって発生する損失のことをいいます。ケーブルで発生する損失の内で最も大きい損失。
- 誘電損：ケーブルの絶縁体内で発生する損失です。交流電圧の印可により発生する。
- シース損：ケーブルの金属シース（被膜や遮へい層）に誘導される電流によって発生する損失。
【答え・ニ】
問題19
- 同一容量の単相変圧器を並行運転するための条件として、必要でないものは。
- イ.各変圧器の極性を一致させて結線すること。
- ロ.各変圧器の変圧比が等しいこと。
- ハ.各変圧器のインピーダンス電圧が等しいこと。
- ニ.各変圧器の効率が等しいこと。
【解説】
単相変圧器を並行運転するための条件は
- 各変圧器の変圧比が等しいこと。
- 各変圧器の極性を一致させて結線すること。
- 各変圧器のインピーダンス電圧が等しいこと。
- 各変圧器の位相が等しいこと。
変圧器の効率が等しいことは。
必要ありません。
【答え・ニ】
問題20
- 次の機器のうち、高頻度開閉を目的に使用されるものは。
- イ.高圧断路器
- ロ.高圧交流負荷開閉器
- ハ.高圧交流真空電磁接触器
- ニ.高圧交流遮断器
【解説】
高頻度開閉を目的に使用されるものは高圧交流真空電磁接触器です。
VMCとも表されます。
電磁石の力で回路を開閉する開閉器です。
【答え・ハ】
