令和5年午後
問題11
- 変圧器の鉄損に関する記述として、正しいものは。
- イ.一次電圧が高くなると鉄損は増加する。
- ロ.鉄損はうず電流損より小さい。
- ハ.鉄損はヒステリシス損より小さい。
- ニ.電源の周波数が変化しても鉄損は一定である。
【解説】
イと二については鉄損は電圧の2乗に比例し、周波数に反比例します。
従って二が誤りでイが正しい説明です。
ロとハについてはうず電流損とヒステリシス損を合わせたものが鉄損なので誤りの記述です。
【答え・イ】
問題12
- 「日本産業規格(JIS)では照明設計基準の一つとして、維持照明の推奨値を示している。同規格で示す学校(机上面)における維持照明の推奨値[lx]は。
- イ.30
- ロ.300
- ハ.900
- ニ.1300
【解説】
JIS照度基準(JIS Z 9110：2010)より
学校の教室(机上面)の維持照度の推奨は300lxです。
- 製図室・・・750lx
- 電子計算機室・・・500lx
- 教室・・・・・・・300lx
- 体育館・・・・・・300lx
- 講堂・・・・・・・200lx
【答え・ロ】
問題13
りん酸形燃料電池の発電原理図として、正しいものは。
【解説】
燃料電池の問題です。
水素(H)は－から入り酸素は+から入ります。
したがって、水素(H)は－から入り酸素は+から入っているのはロになります。
【答え・ロ】
問題14

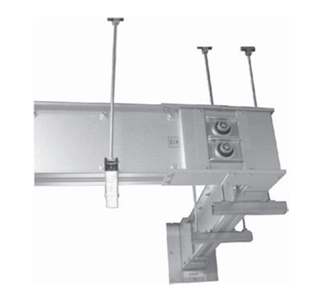

- 写真に示すものの名称は。
- イ.金属ダクト
- ロ.バスダクト
- ハ.トロリーバスダクト
- ニ.銅帯
【解説】
写真に示すものはバスダクトです。
これは知識問題として覚えておいてください。
良く出題されています。
【答え・ロ】
問題15
-
写真に示す雷保護用として施設される機器の名称は。
- イ.地絡継電器
- ロ.漏電遮断器
- ハ.漏電監視装置
- ニ.サージ防護デバイス(SPD)
【解説】
この問題は雷保護用となっているので
イは地絡、ロは漏電、ハは漏電となっているので誤りです。
残っている二が正しい。
【答え・ニ】
