令和5年午前過去問題
問題41
- ①で示す機器の役割は。
- イ.需要家側高圧電路の地絡電流を検出し、事故電流による高圧交流負荷開閉器の遮断命令を一旦記憶する。その後、一般送配電事業者側からの送電が停止され、無充電を検知することで自動的に負荷開閉器を開路する。
- ロ.需要家側高圧電路の短絡電流を検出し、高圧交流負荷開閉器を瞬時に開路する。
- ハ.一般送配電事業者側の地絡電流を検出し、高圧交流負荷開閉器を瞬時に開路する。
- ニ.需要家側高圧電路の短絡電流を検出し、事故電流による高圧交流負荷開閉器の遮断命令を一旦記憶する。その後、一般送配電事業者側からの送電が停止され、無充電を検知することで自動的に負荷開閉器を開路する。
【解説】

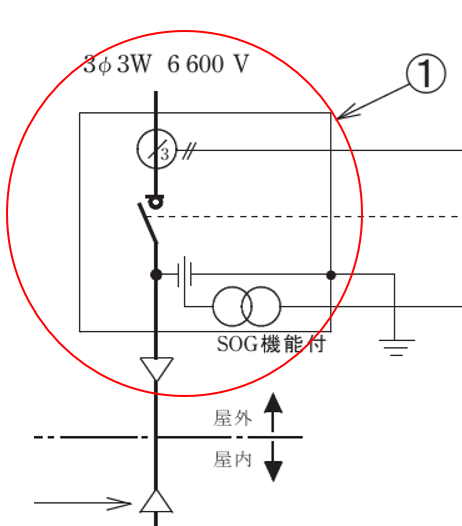

①の部分はこの部分です。
正しいのは二です。
SOGには以下の特徴があります。
- PAS側では短絡事故が起きたことを記憶する。
- 上位の一般送配電事業者の配電線側の遮断器で一時停止させる。
- 上位の無電圧と短絡が解消した事を確認し、PASを開放する。
- 一般送配電事業者の配電線側が解消した事を確認し、配電線側の遮断器が通電する。
需要家側高圧電路の地絡電流を検出し
の部分が誤りです。短絡電流です。
ロは誤りです。
高圧交流負荷開閉器を瞬時に開路する。
の部分が誤りです。瞬時に開路しません。
ハは誤りです。
ハはイとロを組み合わせた問題なので誤りです。
【答え・ニ】
問題42
②の端末処理の際に、不要なものは。
【解説】

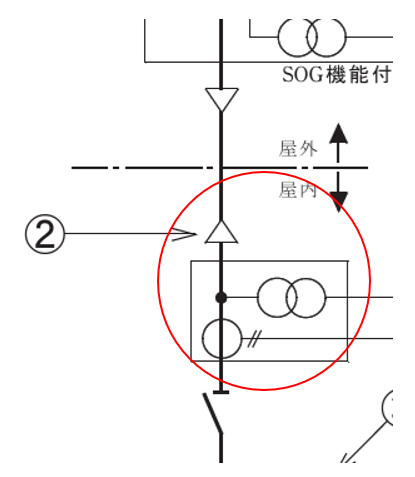

②の部分はこの部分です。
誤っているのはハです。

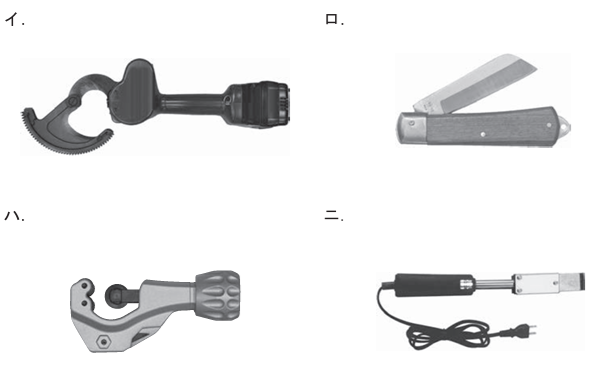

ハはパイプカッタで配管類を切断する工具です。
イはケーブルカッタです。
ロは電工ナイフです。
二ははんだこて
【答え・ハ】
問題43
- ③で示す装置を使用する主な目的は。
- イ.計器用変圧器を雷サージから保護する。
- ロ.計器用変圧器の内部短絡事故が主回路に波及することを防止する。
- ハ.計器用変圧器の過負荷を防止する。
- ニ.計器用変圧器の欠相を防止する。
【解説】
③の部分はこの部分です。
限流ヒューズの主な目的は計器用変圧器の内部短絡事故が主回路に波及することを防止する。
したがって正しいのはロです。
【答え・ロ】
問題44
④に設置する機器は。
【解説】

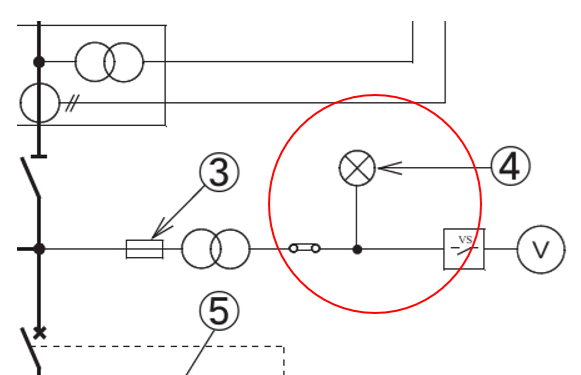

④の部分はこの部分です。

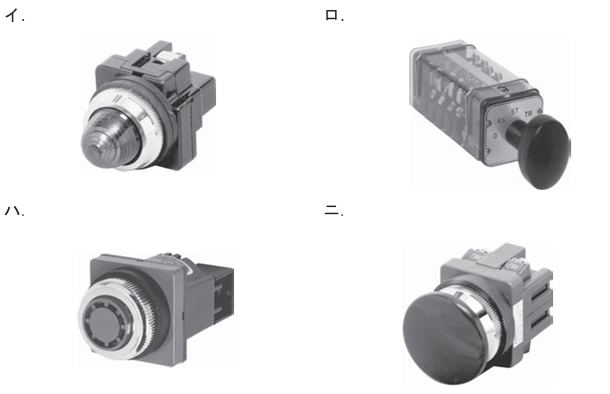

イは表示灯です。
ロは電圧切替スイッチです。
ハはブザーです。
二は押しボタンスイッチです。
④は表示灯になりますのでイです。
【答え・イ】
問題45
- ⑤で示す機器の役割として、正しいものは。
- イ.電路の点検時等に試験器を接続し、電圧計の指示校正を行う。
- ロ.電路の点検時等に試験器を接続し、電流計切替スイッチの試験を行う。
- ハ.電路の点検時等に試験器を接続し、地絡方向継電器の試験を行う。
- ニ.電路の点検時等に試験器を接続し、過電流継電器の試験を行う。
【解説】

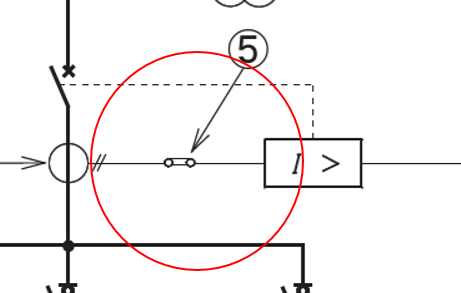

⑤の部分はこの部分です。
⑤の部分の記号は試験用端子です。
過電流継電器の試験を行います。
【答え・ニ】
