令和5年午前過去問題
問題30
- ①に示す高圧引込ケーブルに関する施工方法等で、不適切なものは。
- イ.ケーブルには、トリプレックス形6600V架橋ポリエチレン絶縁ビニルシースケーブルを使用して施工した。
- ロ.施設場所が重汚損を受けるおそれのある塩害地区なので、屋外部分の終端処理はゴムとう管形屋外終端処理とした。
- ハ.電線の太さは、受電する電流、短時間耐電流などを考慮し、一般送配電事業者と協議して選定した。
- ニ.ケーブルの引込口は、水の侵入を防止するためケーブルの太さ、種類に適合した防水処理を施した。
【解説】

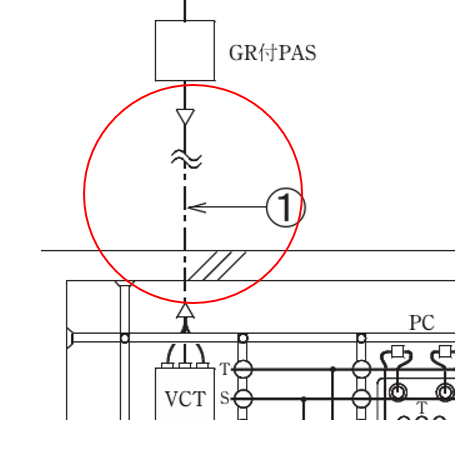

①の部分はこの部分です。
ゴムとう管形屋外終端処理とした。の部分が誤りです。
ここは耐塩害屋外終端接続を行います。
【答え・ロ】
問題31
- ②に示す避雷器の設置に関する記述として、不適切なものは。
- イ.受電電力500kW未満の需要場所では避雷器の設置義務はないが、雷害の多い地区であり、電路が架空電線路に接続されているので、引込口の近くに避雷器を設置した。
- ロ.保安上必要なため、避雷器には電路から切り離せるように断路器を施設した。
- ハ.避雷器の接地はA種接地工事とし、サージインピーダンスをできるだけ低くするため、接地線を太く短くした。
- ニ.避雷器には電路を保護するため、その電源側に限流ヒューズを施設した。
【解説】

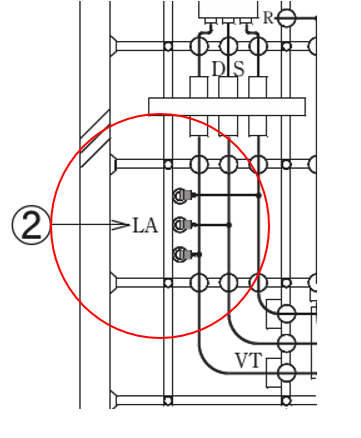

②の部分はこの部分です。
従って二が誤りです。
【答え・ニ】
問題32
- ③に示す機器(CT)に関する記述として、不適切なものは。
- イ.CTには定格負担(単位[V・A])が定められており、計器類の皮相電力[V・A]、二次側電路の損失などの皮相電力[V・A]の総和以上のものを選定した。
- ロ.CTの二次側電路に、電路の保護のため定格電流5Aのヒューズを設けた。
- ハ.CTの二次側に、過電流継電器と電流計を接続した。
- ニ.CTの二次側電路に、D種接地工事を施した。
【解説】

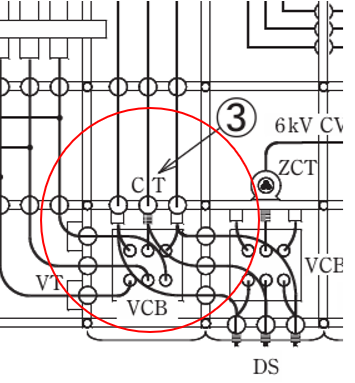

③の部分はこの部分です。
CT(変流器)の2次側にはヒューズを設けてはいけません。
ヒューズが溶断した場合に、変流器が開放され、高電圧になり絶縁破壊事故になります。
【答え・ロ】
問題33
④に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。
【解説】

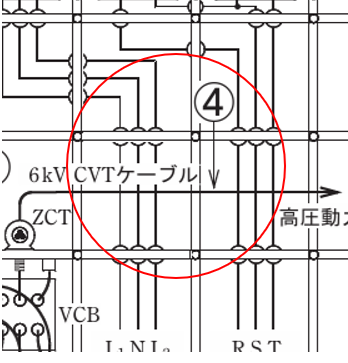

④の部分はこの部分です。

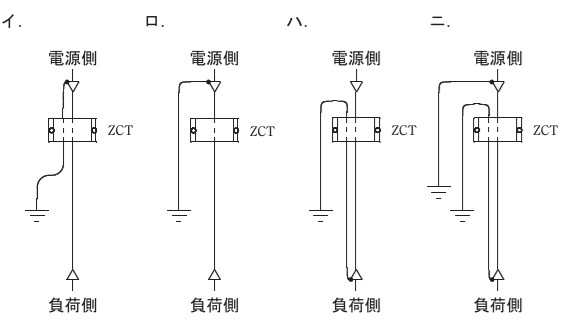

この中で零相変流器を経由しているのは(イ)のみです。 地絡電流を検出した際は、地絡継電器を経て遮断器を動作させて電路を遮断します。
【答え・イ】
問題34
- ⑤に示す高圧進相コンデンサ設備は、自動力率調整装置によって自動的に力率調整を行うものである。この設備に関する記述として、不適切なものは。
- イ.負荷の力率変動に対してできるだけ最適な調整を行うよう、コンデンサは異容量の2郡構成とした。
- ロ.開閉装置は、開閉能力に優れ自動で開閉できる、高圧交流真空電磁接触器を使用した。
- ハ.進相コンデンサの一次側には、限流ヒューズを設けた。
- ニ.進相コンデンサに、コンデンサリアクトルの5%の直列リアクトルを設けた。
【解説】

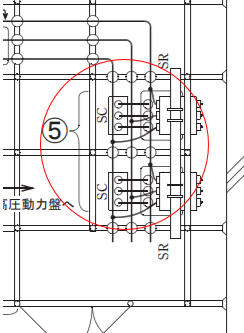

⑤の部分はこの部分です。
コンデンサリアクトルの5%の直列リアクトルを設けた。の部分が誤りです。
正しくは
コンデンサリアクトルの6%の直列リアクトルを設けた。
【答え・ニ】
問題35
- 「電気設備の技術基準の解釈」では、C種接地工事について、「接地抵抗値は、10Ω(低圧電路において、地絡を生じた場合に0.5秒以内に該当する電路を自動的に遮断する装置を施設するときは、「 」Ω以下であること。」と規定されている。上記の空欄にあてはまる数値として、正しいものは。
- イ.50
- ロ.150
- ハ.300
- ニ.500
【解説】
C種の接地抵抗は基本的に10Ω以内と定められています。
しかし0.5秒以内に地絡遮断を自動で行う場合、接地抵抗は500Ω以下まで緩和することができます。
【答え・ニ】
