令和4年度上期午後
問題11
同容量の単相変圧器2台をV結線し、三相負荷に電力を供給する場合の変圧器1台当たりの最大の利用率は。
【解説】
この問題は知識問題としてそのまま覚えておいた方がいいと思います。
- V結線の利用率は√3/2倍になります。
- V結線の三相出力容量は、単相変圧器1台の√3倍になります。
実際利用率を計算すると以下のようになります。
利用率=V結線の出力[V・A]/設備容量(単相変圧器2台の容量)[V・A]
=√3P/2P = √3/2
【答え・ハ】
問題12
- 照度に関する記述として、正しいものは。
- イ.被照面に当たる光束を一定としたとき、被照面が黒色の場合の照度は、白色の場合の照度より小さい。
- ロ.屋内照明では、光源から出る光束が2倍になると、照度は4倍になる。
- ハ.1m2の被照明に1lmの光束が当たっているときの照度が1lxである。
- ニ.光源から出る光度を一定としたとき、光源から被照面までの距離が2倍になると、照度は1/2倍になる。
【解説】
照度に関する問題です。

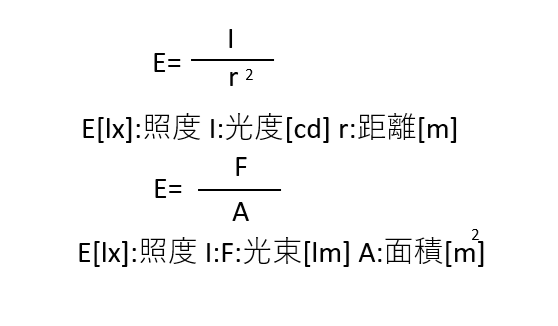

照度を求める公式は以下の2つあります。
色は無関係です。
ロは誤りです。
照度は光束に比例するので光束が2倍になると、照度は2倍になる。
ハは正しいです。
二ハ誤りです。
公式より距離の2乗に反比例するので距離か2倍になると、照度は1/4倍になります。
【答え・ハ】
問題13

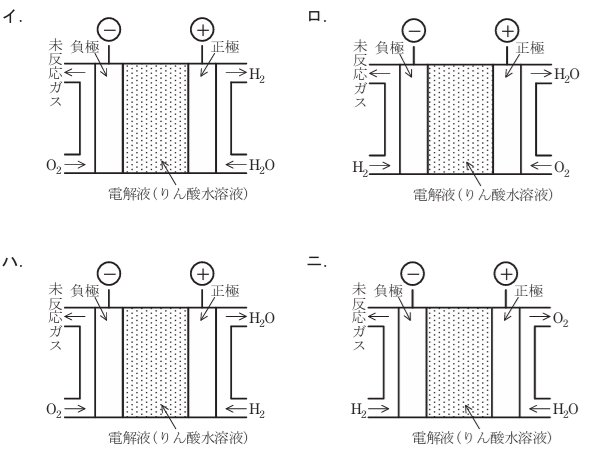

りん酸形燃料電池の発電原理図として、正しいものは。
【解説】
燃料電池の問題です。
水素(H)は－から入り酸素は+から入ります。
したがって、水素(H)は－から入り酸素は+から入っているのはロになります。
【答え・ロ】
問題14

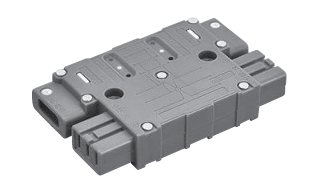

- 写真に示す品物が一般的に使用される場所は。
- イ.低温室露出場所
- ロ.防爆室露出場所
- ハ.フリアクセスフロア内隠ぺい場所
- ニ.天井内隠ぺい場所
【解説】
これは見慣れないので少し難しいかもしれません。
答えはハです。
フリーアクセスフロア内隠ぺい場所用のハーネスジョイントボックスです。
【答え・ハ】
問題15

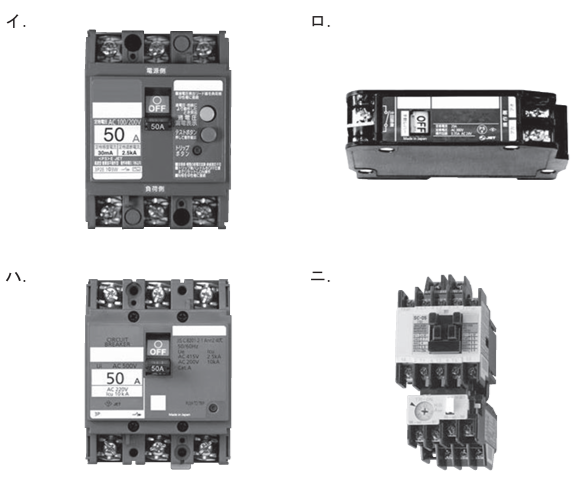

低圧電路での地絡が生じたときに、自動的に電路を遮断するものは。
【解説】
低圧電路で地絡が生じたときに、自動的に電路を遮断するものは、漏電遮断器です。
漏電遮断器は以下のようなテストボタン等があるのが特徴です。
- ロ.リモコンリレー
- ハ.配線用遮断器
- ニ.電磁開閉器
【答え・イ】
